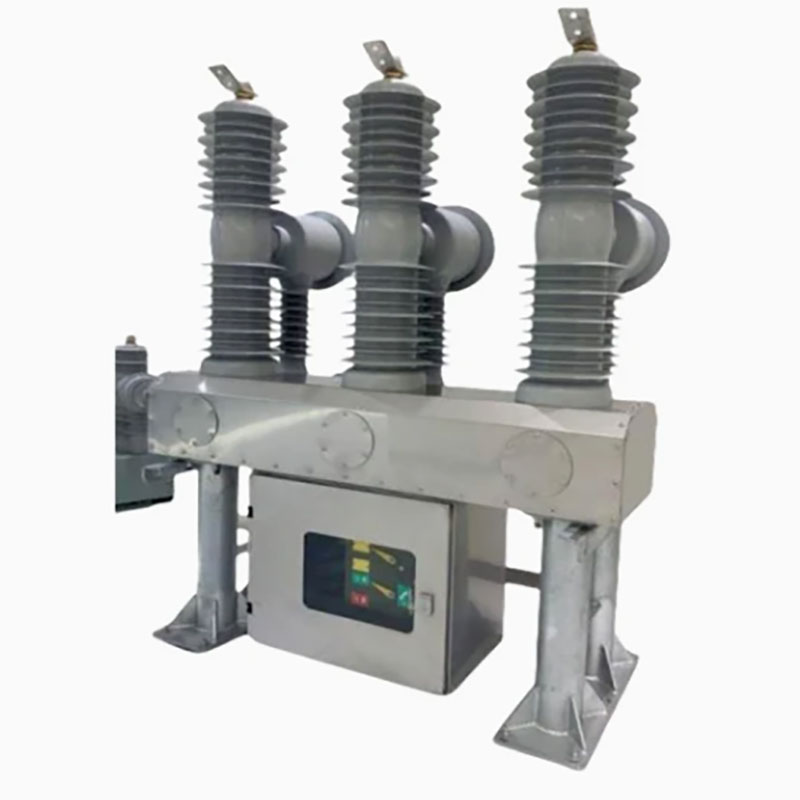

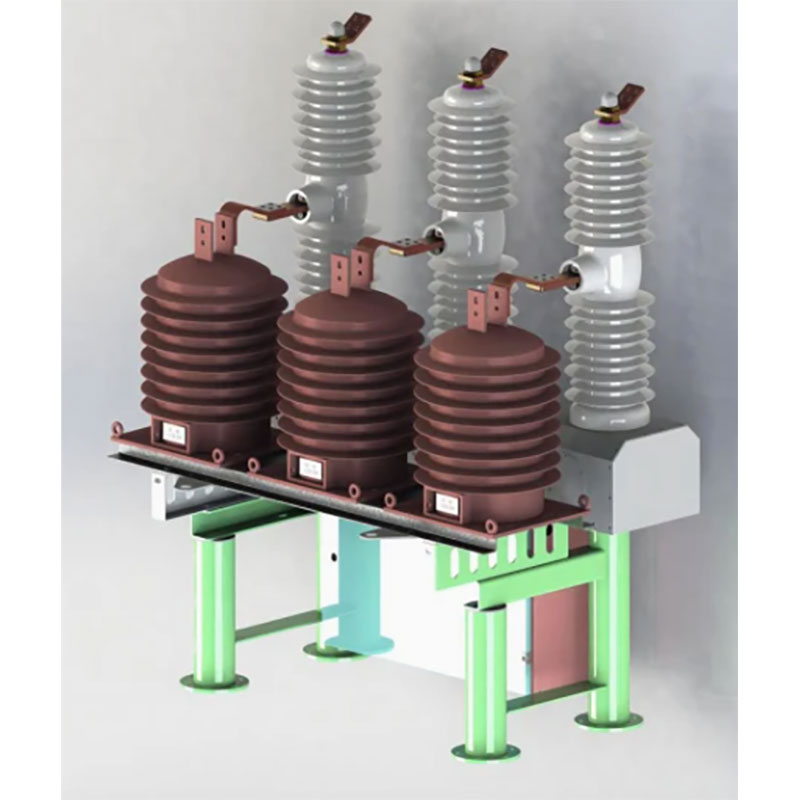

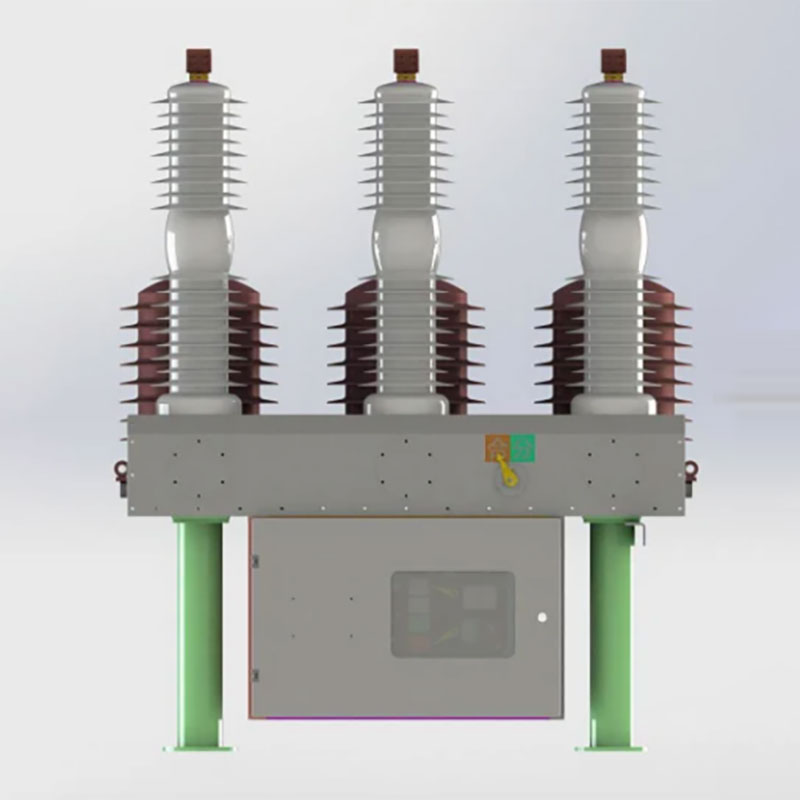

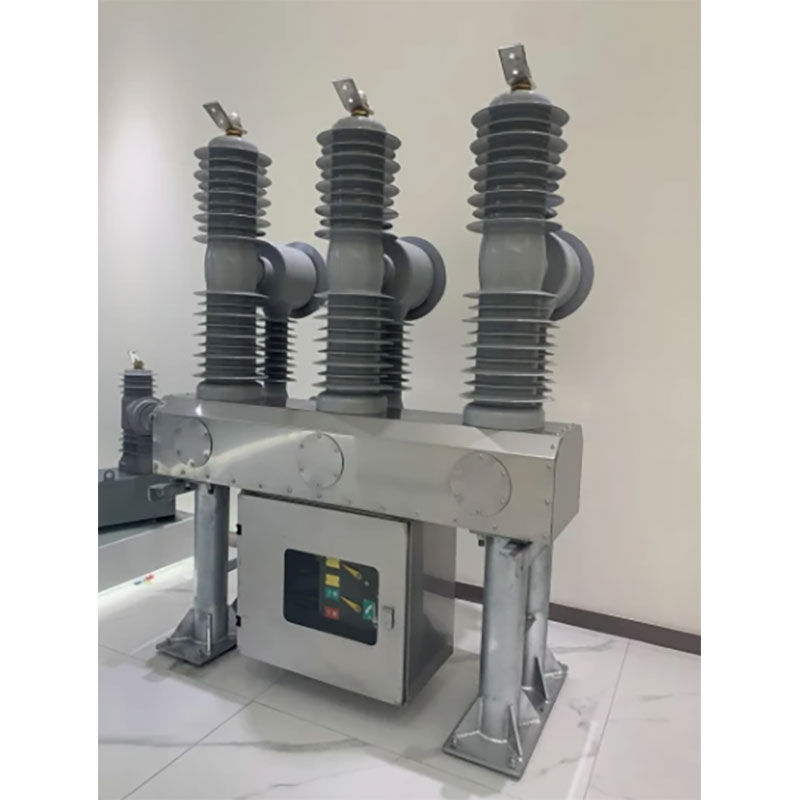

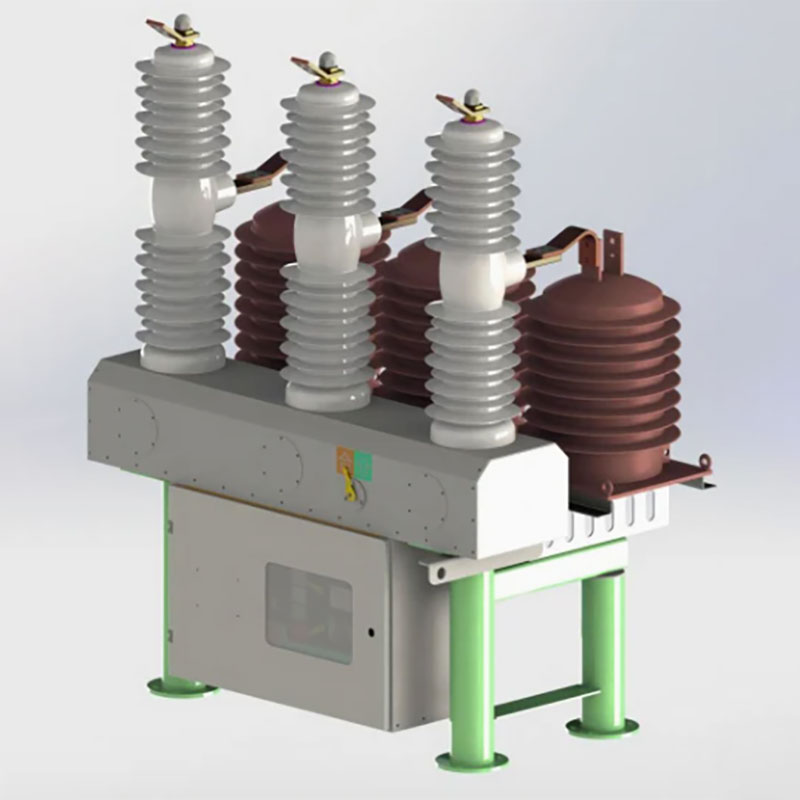

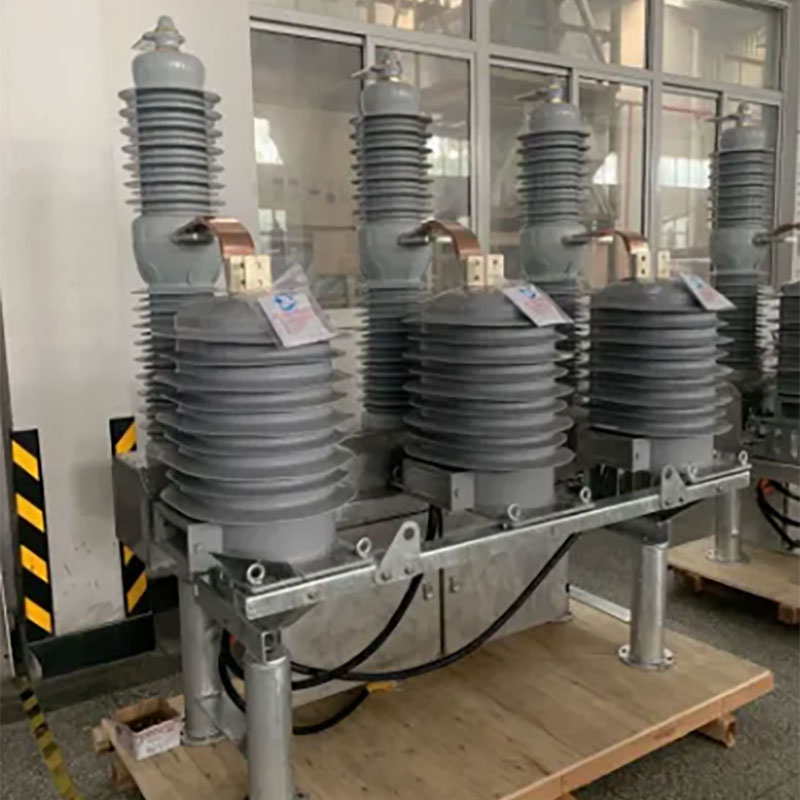

Pemutus sirkuit vakum luar ruangan

Pemutus sirkuit vakum luar ruangan yang diproduksi oleh Dahu Electric adalah unit distribusi luar ruangan dari tegangan pengenal 40,5 kV dan frekuensi 50 Hz, yang berlaku untuk sisi pengumpan gardu dan perusahaan industri dan pertambangan yang membutuhkan perlindungan umum, kontrol dan sering operasi sakelar.

mengirimkan permintaan

Deskripsi Produk

Tubuh utama pemutus sirkuit memiliki kepunahan vakum, struktur sederhana, kemampuan interupsi yang kuat dan umur layanan yang panjang. Kutub terbuat dari isolator komposit karet resin / silikon epoksi, tidak ada minyak dan gas SF6, pemutus sirkuit vakum berinsulasi padat ini dirancang ramah lingkungan.

Setelah menggunakan struktur isolasi komposit, pemutus sirkuit vakum outdoor memenuhi persyaratan jarak udara dan jarak creep dalam kondisi operasi normal dan secara efektif mengurangi volume pemutus sirkuit, interrup vakum loop konduktif utama dan koneksi konduktif dinamis dan statis dipasang dalam silinder isolasi, sehingga fase hanya 300mm. Koneksi listrik sirkuit utama adalah semua koneksi tetap dengan keandalan tinggi.

Detail Produk

Mekanisme modular

Desain mekanisme modular, struktur yang sangat standar;

Mekanisme mudah dirakit / dibongkar dan mudah dipelihara;

Keandalan tinggi dengan jumlah bagian yang lebih sedikit

Pegangan pengisian daya terintegrasi, membuat operasi nyaman dan mudah

Tiang tipe pot

Bahan isolasi ramah lingkungan, PA66 memberikan bobot ringan, kinerja dielektrik tinggi;

Pembuangan yang dapat didaur ulang dan mudah setelah siklus hidup produk;

Hemat biaya dan dapat diandalkan;

Pemutus sirkuit vakum

Sepenuhnya memenuhi persyaratan standar IEC dan GB;

Lengkap interlocking, mencegah kesalahan operasi, dan memberikan keamanan dalam operasi;

Desain modular, waktu pengiriman yang lebih singkat;

Rebound pembukaan kecil dan kinerja yang sangat baik;

Keuntungan kinerja

Produk ini dilengkapi dengan mekanisme operasi magnet permanen yang dapat diikatkan, mekanisme ini dilengkapi dengan magnet permanen, oleh magnet permanen untuk memberikan gaya penahan, sehingga sakelar dipertahankan dalam keadaan terbuka dan tertutup, dibandingkan dengan mekanisme operasi pegas konvensional, jumlah bagian mekanis yang dikurangi, rantai transmisi mekanis diperpendek, sehingga andalannya.

Spesifikasi Teknis Utama

Parameter teknis
TIDAK.	Barang			Satuan	Nilai
1	Tegangan Dinilai			kv	40.5
2	Insulasi Dinilai Level (permukaan laut: 1000m)	Kekuatan 1 menit frekuensi menahan voltase	Tes kering		95
			Tes Basah (Bumi di luar isolasi)		85
		Lightning Impulse bertahan Tegangan (puncak) 1.2/50us			200
3	Nilai arus			A	1600/2500
4	Frekuensi nilai			Hz	50/60
5	Arus pemecahan sirkuit pendek dinilai			itu	31.5
6	Urutan Operasi Dinilai			O-0.3s-co-180s- CO-180S-C
7	Waktu pemecahan sirkuit pendek yang dinilai			kali	20
8	Arus penutupan sirkuit pendek dinilai (puncak)			itu	80
9	Puncak Puncak Nilai Arus				50
10	Dinilai waktu singkat tahan saat ini				31.5
11	Sepenuhnya waktu istirahat			S	<0,125
12	Durasi Sirkuit Pendek Dinilai				4
13	Kehidupan Mekanik			kali	10000
14	Tegangan Operasi dan Sirkuit Auxiliary Dinilai Dinilai voltase			V	110/220

Parameter karakteristik mekanis pemutus sirkuit

TIDAK.	Barang	Satuan	Nilai
1	Hubungi Izin	mm	18 ± 1
2	Hubungi Overtravel	mm	6 ± 1
3	Kecepatan pembukaan	MS	1,6 ± 0,2
4	Kecepatan penutupan	MS	0,8 ± 0,2
5	Simultanitas pembukaan dan penutupan tiga fase	MS	≤2
6	Jarak fase	mm	680 ± 2
7	Hubungi Penutupan Waktu Bounce	MS	≤3
8	Setiap fase resistansi sirkuit konduktif	Sayang	≤60
9	Waktu penutupan	MS	25 ~ 60
10	Waktu pembukaan	MS	20 ~ 50
11	Frekuensi daya terukur motor penyimpanan energi	W	110
12	Tegangan teringkat motor storeae energi	V	220
13	Max./min.motor voltage		120%/80%
14	Tegangan operasi penutupan pengoperasian		220
15	Max./min. Tegangan operasi penutupan		120%/80%
16	Tegangan operasi pembukaan dinilai		220
17	Max./min. Tegangan operasi pembukaan		120%/65%

Parameter teknis mekanisme operasi
TIDAK.	Barang		Satuan	Nilai
1	Tegangan Operasi Dinilai	Pembuka tripper	V	AC220
		Tutup Tripper		AC220
2	Perlawanan dinilai	Pembuka tripper	Ω	56
		Tutup Tripper		56
3	Frekuensi daya output terukur	Pembuka tripper	W	320
		Tutup Tripper
4	Frekuensi Daya Motor Penyimpanan Energi			110
5	Tegangan terukur penyimpanan energi motorik		V	AC220
6	Waktu penyimpanan energi		S	≤10
