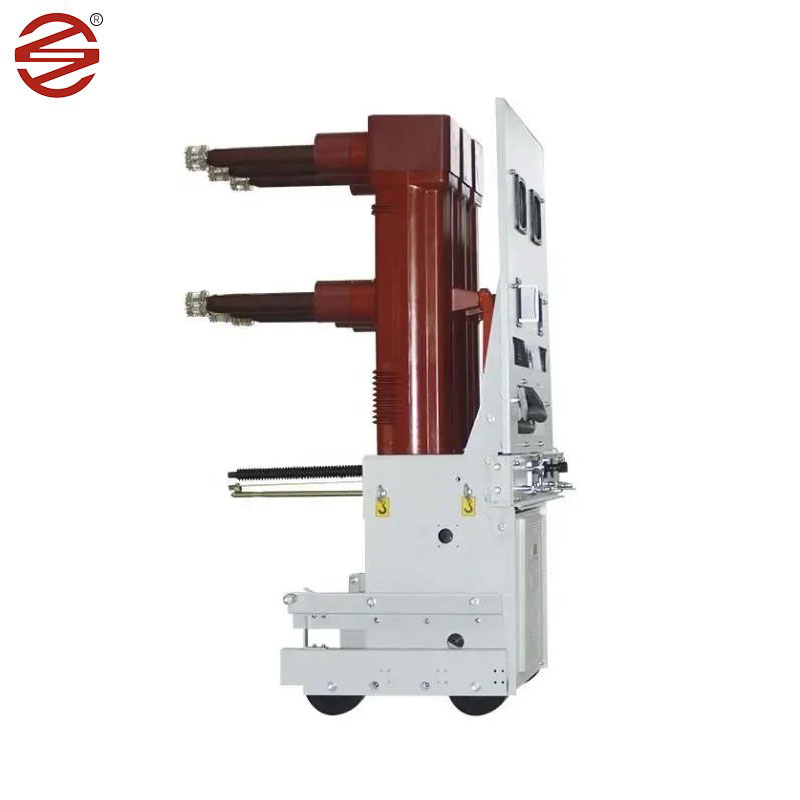

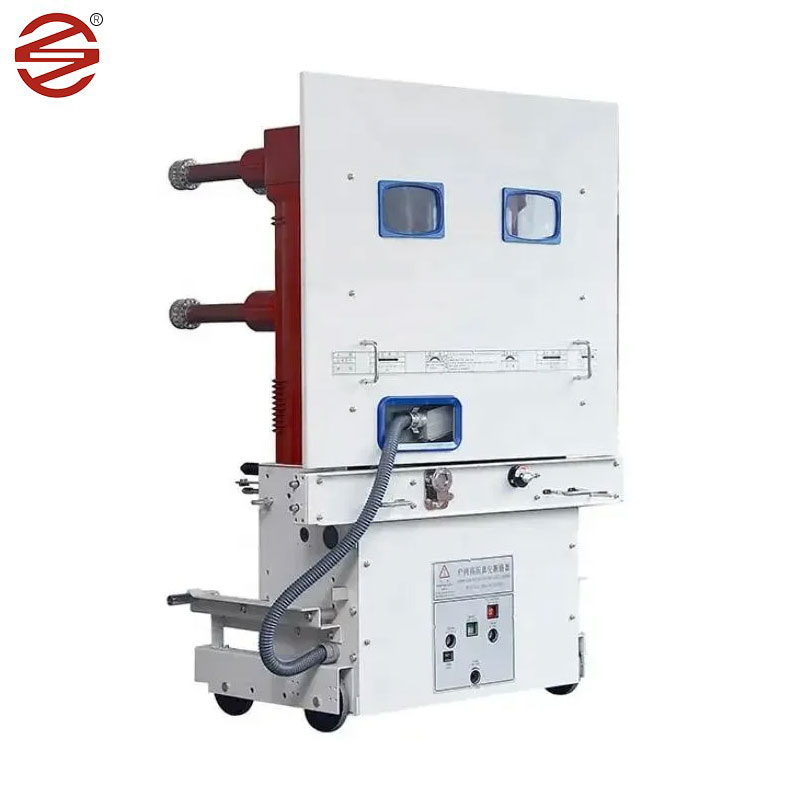

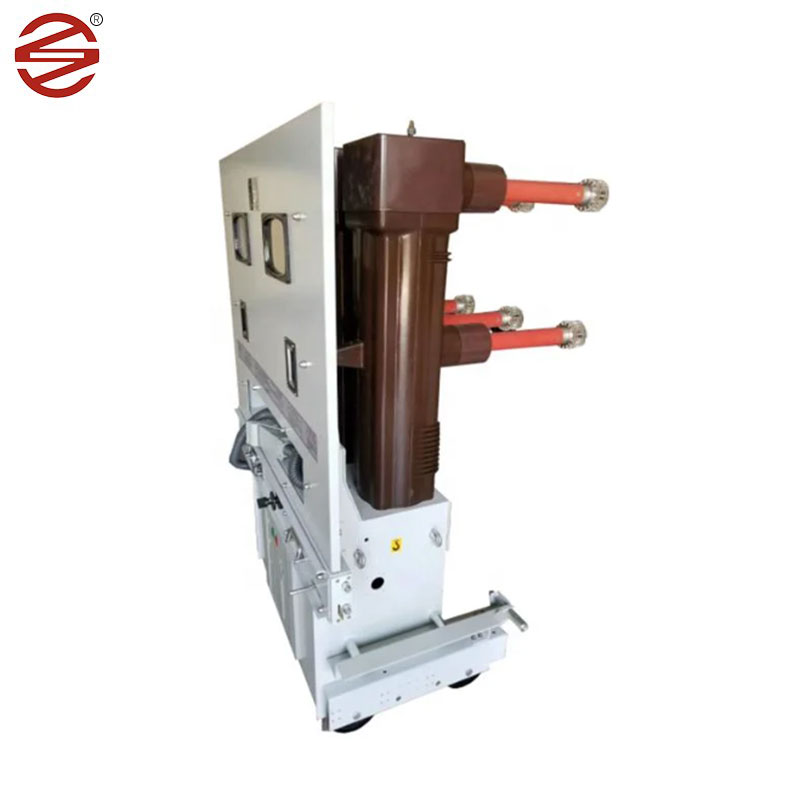

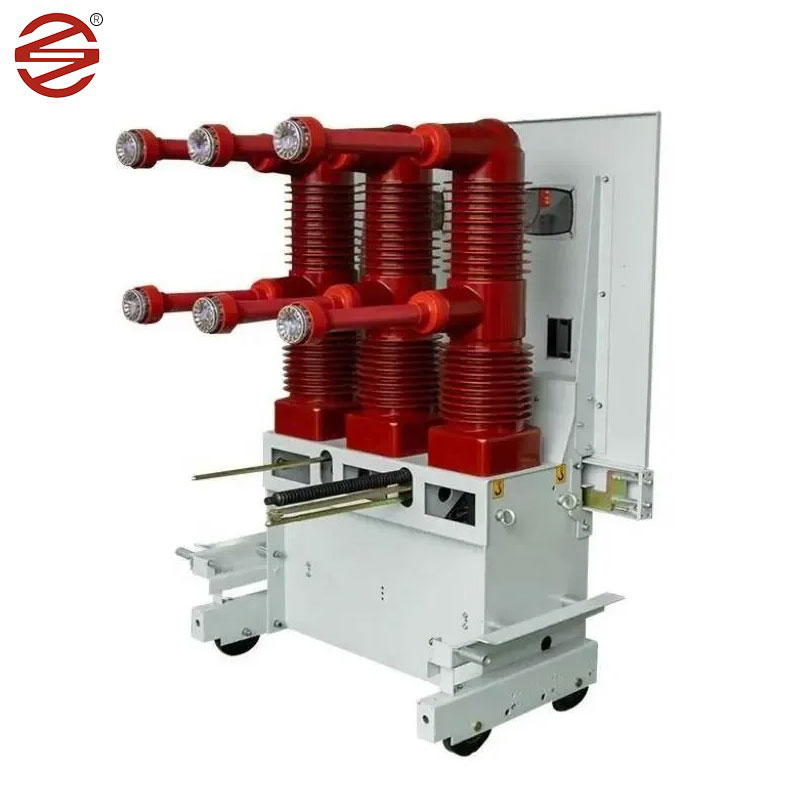

40.5kV pemutus sirkuit vakum

Pemutus sirkuit vakum 40.5kV yang diproduksi oleh Dahu Electric cocok untuk sistem AC 50Hz tiga fase, 40.5kV. Ini dapat digunakan untuk perusahaan industri dan pertambangan, pembangkit listrik dan gardu gardu sebagai arus beban switching, arus kesalahan arus kelebihan beban, dan cocok untuk acara operasi yang sering. Pemutus sirkuit ini mengadopsi struktur pengaturan naik dan turun, yang secara efektif mengurangi kedalaman pemutus sirkuit. Dan mengadopsi struktur isolasi komposit, ruang pemadam busur tiga fase dan tubuh bermuatan terkait yang dipisahkan oleh tiga cangkang isolasi resin epoksi independen.

mengirimkan permintaan

Deskripsi Produk

Setelah menggunakan struktur isolasi komposit, pemutus sirkuit vakum 40.5kV memenuhi persyaratan jarak udara dan jarak creep dalam kondisi operasi normal dan secara efektif mengurangi volume pemutus sirkuit, interrup vakum loop konduktif utama dan koneksi konduktif dinamis dan statis dipasang dalam silinder isolasi, sehingga fase hanya 300mm. Koneksi listrik sirkuit utama adalah semua koneksi tetap dengan keandalan tinggi.

Detail Produk

Mekanisme modular

Desain mekanisme modular, struktur yang sangat standar;

Mekanisme mudah dirakit / dibongkar dan mudah dipelihara;

Keandalan tinggi dengan jumlah bagian yang lebih sedikit

Pegangan pengisian daya terintegrasi, membuat operasi nyaman dan mudah

Tiang tipe pot

Bahan isolasi ramah lingkungan, PA66 memberikan bobot ringan, kinerja dielektrik tinggi;

Pembuangan yang dapat didaur ulang dan mudah setelah siklus hidup produk;

Hemat biaya dan dapat diandalkan;

Pemutus sirkuit vakum

Sepenuhnya memenuhi persyaratan standar IEC dan GB;

Lengkap interlocking, mencegah kesalahan operasi, dan memberikan keamanan dalam operasi;

Desain modular, waktu pengiriman yang lebih singkat;

Rebound pembukaan kecil dan kinerja yang sangat baik;

Keuntungan kinerja

Produk ini dilengkapi dengan mekanisme operasi magnet permanen yang dapat diikatkan, mekanisme ini dilengkapi dengan magnet permanen, oleh magnet permanen untuk memberikan gaya penahan, sehingga sakelar dipertahankan dalam keadaan terbuka dan tertutup, dibandingkan dengan mekanisme operasi pegas konvensional, jumlah bagian mekanis yang dikurangi, rantai transmisi mekanis diperpendek, sehingga andalannya.

Spesifikasi Teknis Utama

proyek		satuan	Parameter
Tegangan Dinilai		kv	40.5
Nilai arus		A	1250		1600	2000、2500
Arus pemecahan sirkuit pendek dinilai		itu	25	31.5	25	31.5
Arus stabil dinamis (nilai puncak)		itu	63	80	63	80
4S arus stabil termal		itu	25	31.5	25	31.5
Arus pembuatan sirkuit pendek dinilai (nilai puncak)		itu	63	80	63	80
Waktu pemecahan arus hubung singkat yang dinilai		Kali	20
Urutan Operasi Dinilai			O-0.3 S-CO-180 S-CO
Insulasi Dinilai tingkat	1 menit frekuensi daya tahan tegangan	kv	95
	Lightning Impulse menahan tegangan (nilai puncak)		185
Kehidupan Mekanik		Kali	10000
Pembukaan bank kapasitor tunggal dan saat ini		A	630
Peringkat arus bank kapasitor back-to-back		A	400
Tegangan Motor Penyimpanan Energi		V	AC 、 DC: 110; 220
Daya Dinilai Motor Penyimpanan Energi		W	≤230
Waktu penyimpanan energi motor penyimpanan energi		S	≤15
Tegangan nilai penutupan dan pembukaan koil		V	DC: 110; 220
Nilai arus penutupan dan pembukaan kumparan		A	1.05 (110V) 0.96 (220V)
Pembukaan kontak		mm	20 ± 2
Hubungi stroke		mm	7,5 ± 1,5
Kombinasi tiga fase dari periode yang berbeda		MS	≤2
Bouncing Time of Contact Closing		MS	≤3
Resistensi Sirkuit Utama (tidak termasuk kontak dinding)		Sayang	≤40
