Apa Itu Transformator Arus Toroidal dan Mengapa Penting untuk Sistem Kelistrikan Modern?

Pemantauan dan perlindungan listrik sangat penting dalam sistem industri, komersial, dan energi modern. Pengukuran arus yang akurat memastikan keamanan, efisiensi, dan manajemen daya yang andal. Di antara banyak perangkat penginderaan yang digunakan dalam sistem kelistrikan, adalahTransformator Arus Toroidalmenonjol karena strukturnya yang kompak, presisi tinggi, dan kinerja elektromagnetik yang efisien.

Tidak seperti trafo arus konvensional, trafo arus toroidal memiliki inti magnet berbentuk cincin yang dilalui konduktor. Desain ini secara signifikan mengurangi kehilangan energi dan meningkatkan akurasi pengukuran. Karena industri semakin menuntut solusi pemantauan kelistrikan yang ringkas dan berkinerja tinggi, transformator toroidal telah banyak digunakan dalam pengukur energi, relai proteksi, peralatan otomasi industri, dan panel distribusi daya.

Produsen sepertiZhejiang Dahu Electric Co, Ltd.mengkhususkan diri dalam memproduksi transformator arus toroidal berkualitas tinggi yang dirancang untuk keandalan, presisi, dan masa pakai yang lama. Dalam panduan komprehensif ini, kita akan mempelajari cara kerja transformator arus toroidal, kelebihannya, aplikasinya, dan cara memilih model yang tepat untuk sistem kelistrikan Anda.

Ringkasan Artikel

Panduan ini menjelaskan prinsip kerja, struktur, keunggulan, dan aplikasi transformator arus toroidal di dunia nyata. Panduan ini juga memberikan panduan praktis dalam memilih model yang tepat untuk sistem kelistrikan industri dan komersial. Pembaca akan mendapatkan pemahaman yang jelas tentang mengapa trafo toroidal banyak digunakan dalam pemantauan energi, sistem proteksi, dan infrastruktur kelistrikan pintar.

Daftar isi

• Apa Itu Transformator Arus Toroidal?
• Bagaimana Cara Kerja Transformator Arus Toroidal?
• Komponen Utama Transformator Arus Toroidal
• Mengapa Memilih Transformator Arus Toroidal?
• Dimana Transformator Arus Toroidal Digunakan?
• Bagaimana Cara Memilih Trafo Arus Toroidal yang Tepat?
• Trafo Arus Toroidal vs Trafo Arus Konvensional
• Tips Instalasi untuk Performa Optimal
• Pertanyaan yang Sering Diajukan
• Pikiran Terakhir

Apa Itu Transformator Arus Toroidal?

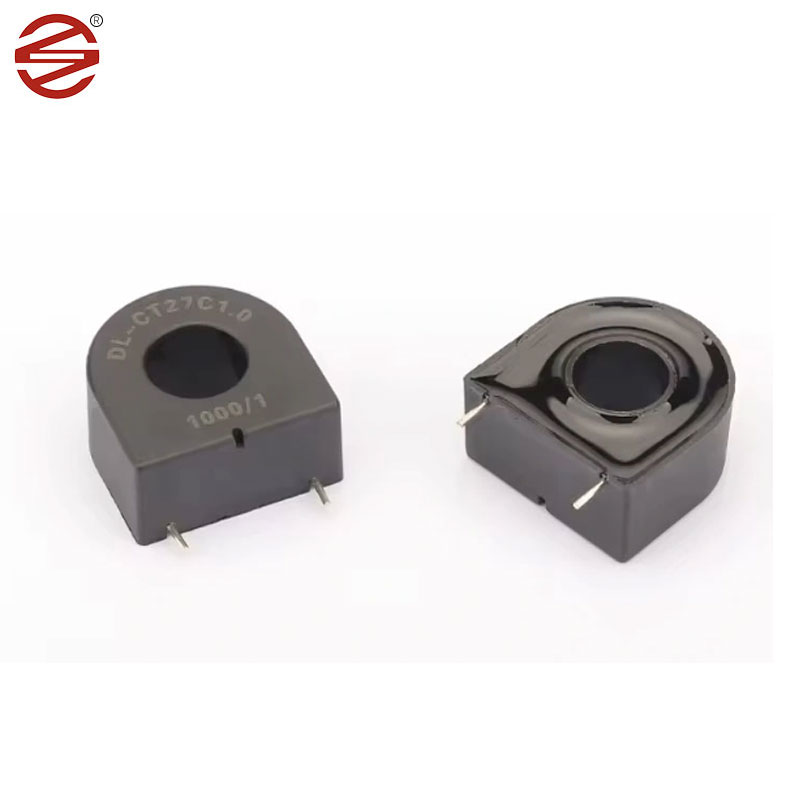

A Transformator Arus Toroidal (CT)adalah jenis trafo listrik yang dirancang untuk mengukur arus bolak-balik (AC) tanpa kontak listrik langsung. Ini fitur inti magnet berbentuk donat yang mengelilingi konduktor yang membawa arus.

Ketika arus listrik mengalir melalui konduktor, itu menghasilkan medan magnet di sekitarnya. Inti toroidal menangkap medan magnet ini dan menginduksi arus proporsional pada belitan sekunder. Arus induksi ini kemudian dapat diukur dengan peralatan pemantauan seperti ammeter, relai proteksi, atau pengukur energi.

Dibandingkan dengan trafo arus tradisional, CT toroidal menghilangkan kebutuhan akan belitan primer karena konduktor itu sendiri bertindak sebagai belitan primer. Desain ini meningkatkan efisiensi dan menyederhanakan pemasangan.

Produsen terkemuka sepertiZhejiang Dahu Electric Co, Ltd.mengembangkan solusi CT toroidal untuk lemari distribusi daya, jaringan pintar, peralatan otomasi industri, dan sistem manajemen energi.

Bagaimana Cara Kerja Transformator Arus Toroidal?

Prinsip pengoperasian transformator arus toroidal didasarkan pada induksi elektromagnetik. Ketika arus AC melewati sebuah konduktor, hal itu menciptakan medan magnet yang berubah di sekitarnya. Inti magnet toroidal menangkap medan ini dan mentransfer fluks magnet melalui struktur berbentuk cincinnya.

Fluks magnet yang berubah menginduksi arus pada belitan sekunder yang melilit inti. Besarnya arus sekunder ini sebanding dengan arus primer yang mengalir melalui penghantar.

Hal ini memungkinkan instrumen listrik mengukur arus tinggi secara aman dengan mengubahnya menjadi sinyal yang lebih kecil dan dapat diatur.

Komponen Utama Transformator Arus Toroidal

Memahami struktur internal membantu pengguna memahami mengapa trafo toroidal memberikan kinerja dan keandalan yang tinggi.

• Inti Magnetik– Biasanya terbuat dari baja silikon atau bahan nanokristalin untuk permeabilitas magnet yang tinggi.
• Kumparan Sekunder– Gulungan tembaga halus digunakan untuk menghasilkan sinyal pengukuran.
• Lapisan Isolasi– Melindungi koil dan meningkatkan keamanan listrik.
• Perumahan Pelindung– Memberikan perlindungan mekanis dan ketahanan terhadap lingkungan.

Produsen sepertiZhejiang Dahu Electric Co, Ltd.menggunakan material dan teknik manufaktur canggih untuk memastikan akurasi tinggi dan umur operasional yang panjang.

Mengapa Memilih Transformator Arus Toroidal?

Trafo arus toroidal menawarkan beberapa keunggulan dibandingkan desain CT tradisional.

• Akurasi pengukuran tinggi
• Desain kompak dan ringan
• Interferensi elektromagnetik yang lebih rendah
• Kehilangan energi minimal
• Pemasangan mudah di sekitar kabel yang ada

Dimana Transformator Arus Toroidal Digunakan?

Transformator arus toroidal banyak digunakan di banyak industri karena keserbagunaan dan keandalannya.

• Sistem distribusi tenaga listrik
• Sistem pemantauan energi
• Peralatan otomasi industri
• Infrastruktur jaringan pintar
• Sistem energi surya dan terbarukan
• Sirkuit perlindungan motor
• Pemantauan keamanan listrik

Produsen peralatan listrik dan integrator sistem sering kali mengandalkan solusi dariZhejiang Dahu Electric Co, Ltd.untuk pemantauan arus yang dapat diandalkan di lingkungan yang menuntut.

Bagaimana Cara Memilih Trafo Arus Toroidal yang Tepat?

Pemilihan trafo arus toroidal yang sesuai bergantung pada beberapa faktor teknis.

Bekerja sama dengan pabrikan berpengalaman sepertiZhejiang Dahu Electric Co, Ltd.memastikan Anda menerima dukungan ahli saat memilih trafo yang paling sesuai untuk aplikasi Anda.

Trafo Arus Toroidal vs Trafo Arus Konvensional

Tips Instalasi untuk Performa Optimal

Pemasangan yang benar memastikan pengukuran yang akurat dan masa pakai yang lama.

• Pastikan konduktor melewati bagian tengah inti toroidal.
• Hindari memasang di dekat sumber elektromagnetik yang kuat.
• Pastikan pemasangan aman untuk mencegah getaran.
• Gunakan isolasi dan grounding yang tepat.
• Ikuti spesifikasi pabrikan dengan cermat.

Dukungan teknis profesional dariZhejiang Dahu Electric Co, Ltd.dapat membantu memastikan pemasangan yang tepat dan kinerja maksimal.

Pertanyaan yang Sering Diajukan

Apa tujuan utama trafo arus toroidal?

Tujuan utamanya adalah mengukur arus listrik dengan aman dan akurat tanpa kontak listrik langsung dengan konduktor.

Mengapa trafo arus toroidal lebih akurat?

Desain inti magnetik tertutupnya meminimalkan kebocoran magnetik dan meningkatkan efisiensi elektromagnetik.

Bisakah CT toroidal dipasang tanpa melepaskan kabel?

Beberapa desain toroidal inti terpisah memungkinkan pemasangan tanpa melepaskan konduktor yang ada, menjadikannya ideal untuk sistem perkuatan.

Apakah trafo toroidal cocok untuk sistem energi terbarukan?

Ya, mereka banyak digunakan dalam inverter surya, perangkat pemantauan energi, dan aplikasi jaringan pintar.

Berapa lama biasanya trafo arus toroidal bertahan?

Trafo berkualitas tinggi yang diproduksi oleh perusahaan sejenisZhejiang Dahu Electric Co, Ltd.dapat beroperasi dengan andal selama bertahun-tahun dengan perawatan minimal.

Pikiran Terakhir

Transformator arus toroidal telah menjadi komponen penting dalam sistem pemantauan kelistrikan modern. Desainnya yang ringkas, akurasi tinggi, dan kinerja efisien menjadikannya ideal untuk berbagai aplikasi industri dan komersial.

Ketika sistem kelistrikan terus berkembang menuju infrastruktur yang lebih cerdas dan efisien, permintaan akan solusi penginderaan arus yang andal akan terus meningkat. Memilih produsen tepercaya memastikan kinerja yang konsisten dan keandalan jangka panjang.

Zhejiang Dahu Electric Co, Ltd.mengkhususkan diri dalam pengembangan dan produksi transformator arus toroidal berkualitas tinggi yang dirancang untuk aplikasi yang menuntut. Jika Anda mencari solusi pengukuran arus presisi yang disesuaikan dengan kebutuhan proyek Anda,Hubungi kamiHari iniuntuk mempelajari bagaimana produk kami dapat mendukung sistem kelistrikan Anda dan membantu meningkatkan keselamatan, pemantauan, dan efisiensi operasional.
