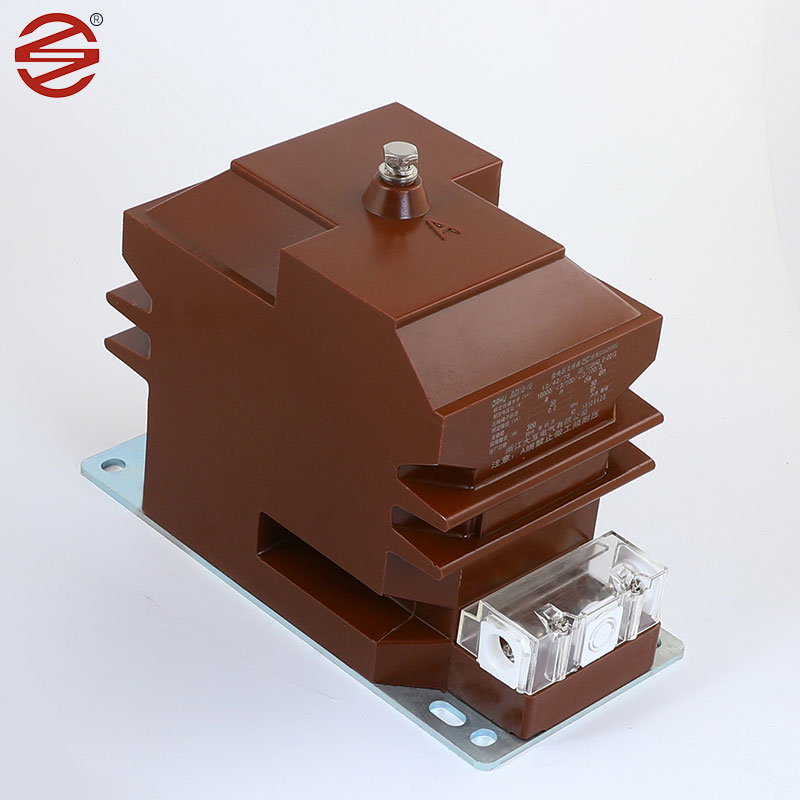

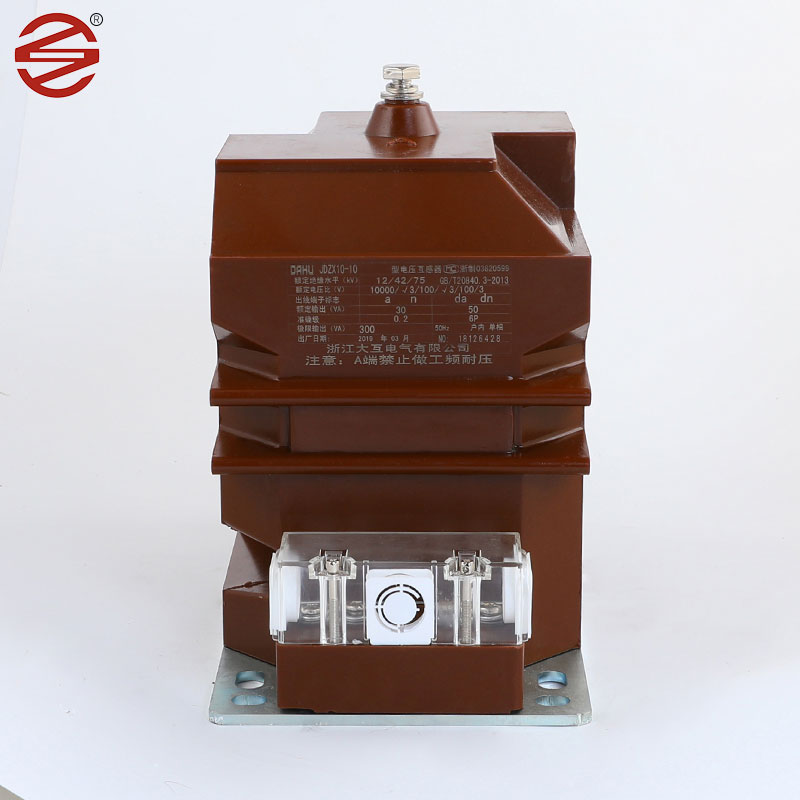

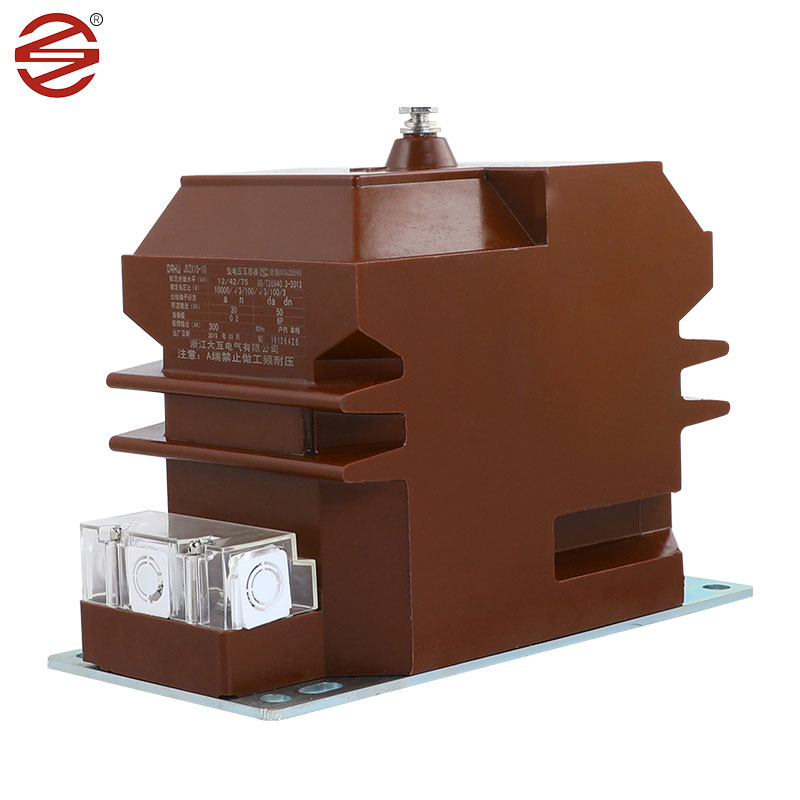

Transformator tegangan dalam ruangan

Transformator tegangan dalam ruangan yang dibuat oleh Dahu Electric adalah komponen yang sangat diperlukan dalam lemari sakelar dalam ruangan, berfungsi sebagai tulang punggung untuk pengukuran saat ini, pemantauan energi listrik, dan relay pelindung di kedua sistem AC fase tunggal dan tiga fase. Desainnya yang kuat dan fungsionalitas yang tepat menjadikannya elemen penting dalam memastikan keamanan dan efisiensi operasi listrik.

mengirimkan permintaan

Deskripsi Produk

Lembaran baja silikon yang linting dingin: Transformator tegangan dalam ruangan biasanya menggunakan lembaran baja silikon yang digulung dingin sebagai intinya. Bahan-bahan ini adalah cold-rolled dan memiliki sifat magnetik yang sangat baik, seperti permeabilitas tinggi dan kehilangan inti rendah, yang membuatnya ideal untuk transformator saat ini. Dengan menggunakan lembaran baja silikon yang digulung dingin sebagai bahan inti, transformator saat ini dapat mencapai transfer energi yang efisien, sehingga meningkatkan efisiensi sistem. Dibandingkan dengan bahan lain, lembaran baja silikon yang digulung dingin memiliki loop histeresis yang lebih rendah dan kerugian magnetisasi, yang berarti lebih sedikit limbah energi dan konsumsi daya yang lebih rendah.

Epoxy Resin: Epoxy Resin memiliki sifat dielektrik yang sangat baik dan kekuatan mekanik, adalah pilihan pertama bahan isolasi transformator tegangan dalam ruangan. Coran epoksi menyediakan isolasi yang andal yang melindungi komponen internal dari kerusakan listrik dan faktor lingkungan ..

Tembaga: Konduktor tembaga biasanya digunakan untuk belitan dalam transformator tegangan dalam ruangan. Bahan -bahan ini menawarkan konduktivitas listrik yang tinggi dan daya tahan mekanis, memungkinkan transmisi sinyal saat ini yang efisien sambil menahan tegangan operasional.

Bahan (Resin Epoksi): Lampiran penggunaan transformator tegangan dalam ruangan yang terbuat dari resin epoksi, yang memiliki sifat isolasi yang sangat baik dan dapat mencegah penyeberangan arus atau tegangan untuk operasi sirkuit yang aman. Ini juga tahan terhadap suhu tinggi dan korosi, dan memiliki kinerja penyegelan yang baik untuk kemampuan tahan air dan kelembaban. Transformer epoksi lebih ringan dan lebih mudah dipasang dan dipelihara dibandingkan dengan transformator yang diimers minyak.

Keunggulan produk

Pelapisan produk kami dari sekrup dan pelat bawah mencapai 8um/menit, yang lebih tahan kelembaban dan tahan karat. Gloss lebih baik.

1.	Aplikasi	Pengukuran
2.	Instalasi	Dalam.
3.	Isolasi	Cast Resin
4.	Jenis	Induksi tegangan
5.	Konstruksi	Gips resin epoksi tipe kering
6.	Jumlah fase	Fase singe (1 set = 3 nos.)
7.	Frekuensi	50 Hz
8.	Pemasangan dipasang	Mendukung struktur gantry yang dipasang
9.	Sistem Tegangan pengenal primer	11 kV (fase ke fase)
10.	Sistem Tegangan maksimum primer	12 kV (fase ke fase)
11.	Sistem Earthlings	Bahan Bumi Secara Efektif
12.	Isolasi dasar (impuls tahan Voltase)	75 kV
13.	Frekuensi daya tahan tegangan	28KV
14.	Ujung netral belitan primer, untuk Koneksi langsung ke ground	Terisolasi untuk menahan 10 kV Tes frekuensi rendah.
15.	Jenis belitan sekunder	Belitan tunggal
16.	Rasio transformasi	11 kV/3/0,11 kV/v3
17.	Jarak Creepage	25mm/kv (minimum)
18.	Dinilai beban sekunder	7.5 hingga 10 VA
19.	Faktor Batas Tegangan	1.2 Kontinu dan 1.5 selama 30 detik
20.	Kelas akurasi	0.2 untuk pengukuran.
21.	Standar	Desain, pembuatan, pengujian, pemasangan dan Kinerja harus sesuai dengan yang terbaru Edisi IEC 61869-1 & IEC 61869-3.
