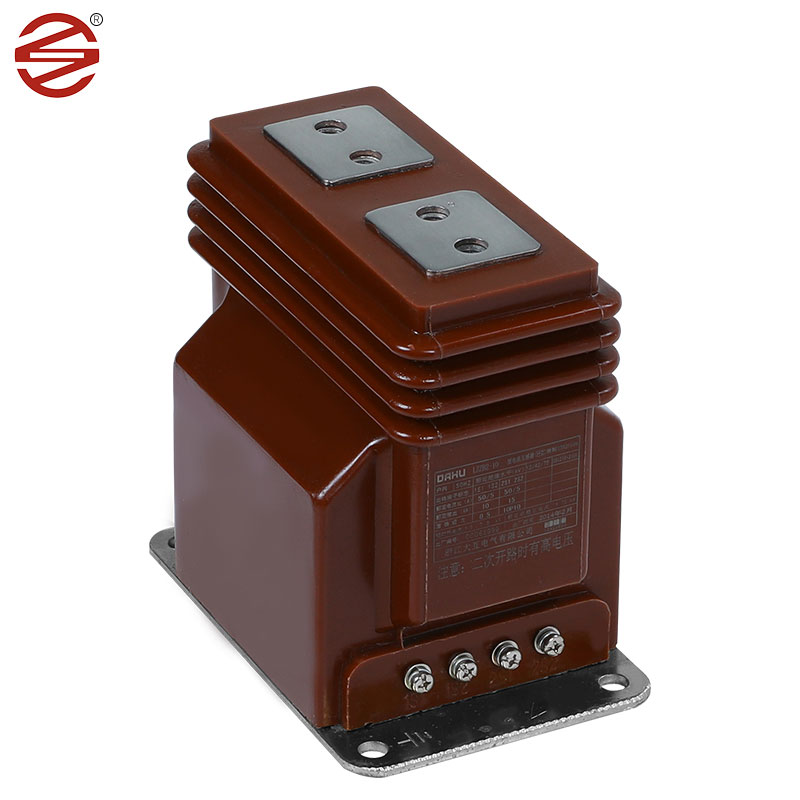

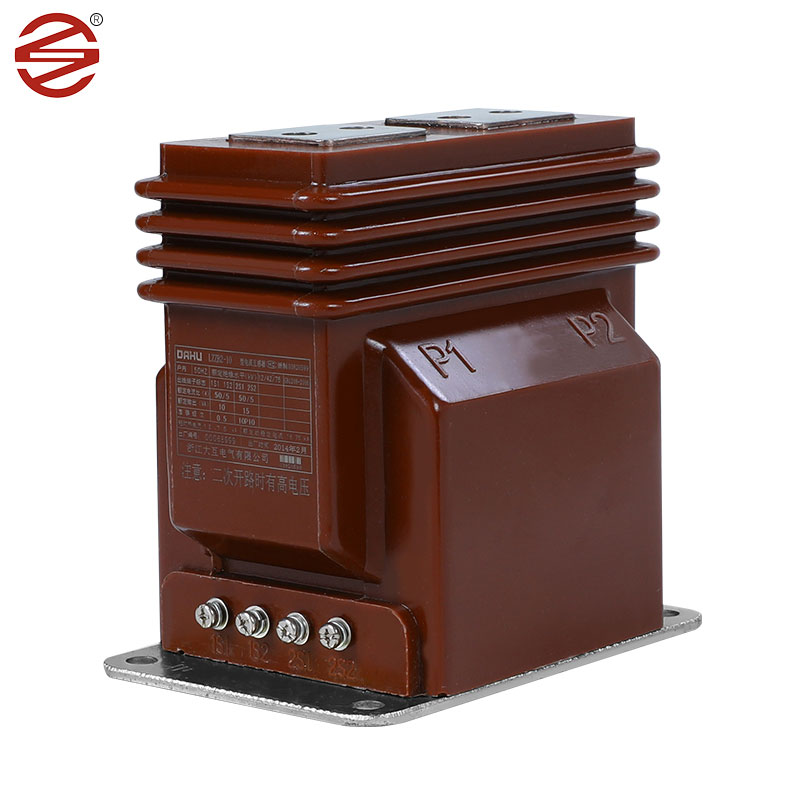

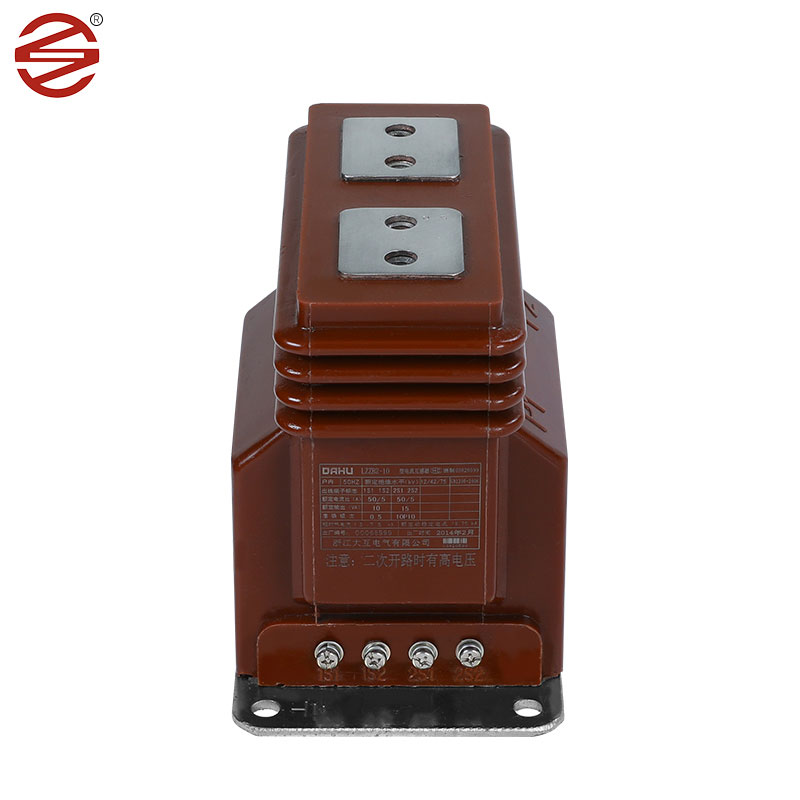

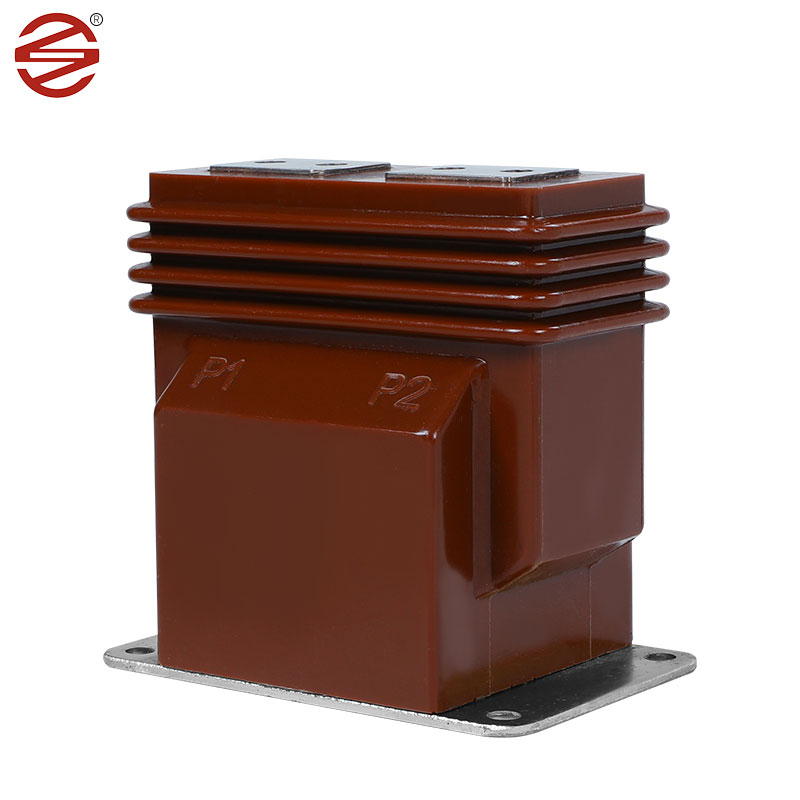

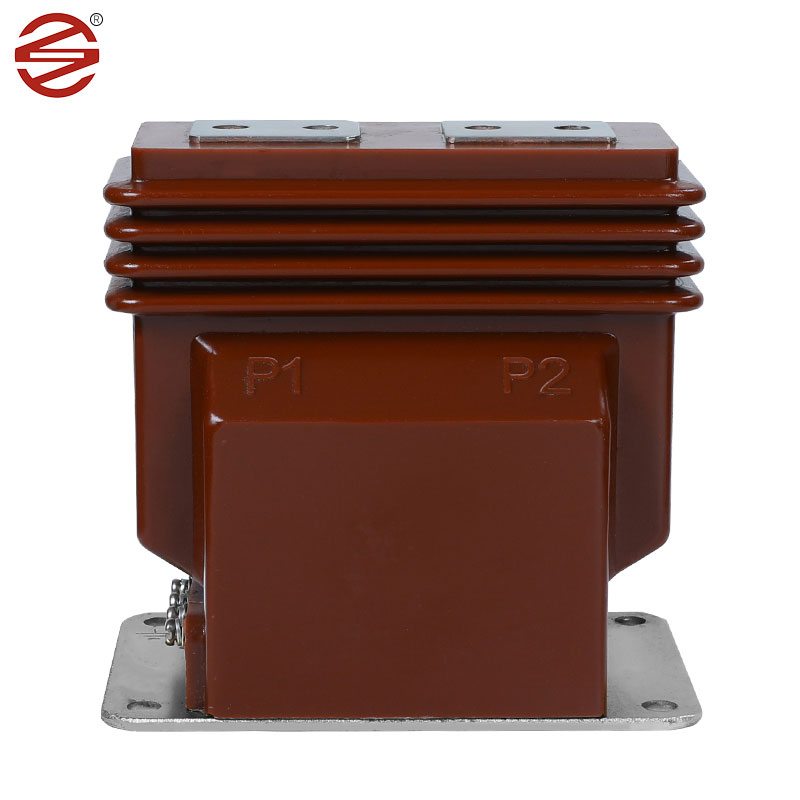

Trafo Arus Listrik 10kv

Transformator Arus Listrik 10kv memainkan peran penting dalam kabinet sakelar dalam ruangan, menawarkan solusi tangguh untuk pengukuran arus, pemantauan energi listrik, dan relai pelindung dalam sistem AC satu fasa dan tiga fasa. Sistem ini beroperasi dengan lancar pada frekuensi 50Hz atau 60Hz, melayani berbagai kebutuhan listrik dengan voltase peralatan mencapai hingga 12kV.

mengirimkan permintaan

Deskripsi Produk

Lembaran Baja Silikon Canai Dingin: Transformator arus 10kV biasanya menggunakan lembaran baja silikon canai dingin sebagai intinya. Bahan-bahan ini memiliki sifat magnet yang sangat baik, seperti permeabilitas tinggi dan kehilangan inti yang rendah, memastikan transfer energi yang efisien dan disipasi daya yang minimal.

Resin Epoksi: Resin epoksi adalah bahan insulasi pilihan untuk transformator arus 10kV karena sifat dielektrik dan kekuatan mekaniknya yang unggul. Pengecoran resin epoksi memberikan insulasi yang andal, melindungi komponen internal dari gangguan listrik dan faktor lingkungan.

Tembaga : Konduktor tembaga biasanya digunakan untuk belitan pada transformator arus 10kV. Bahan-bahan ini menawarkan konduktivitas listrik dan daya tahan mekanis yang tinggi, memungkinkan transmisi sinyal arus yang efisien sekaligus menahan tekanan operasional.

Bahan (Resin Epoksi): Transformator arus 10kV ditempatkan dalam wadah yang terbuat dari resin epoksi. Resin epoksi memiliki sifat insulasi yang sangat baik, secara efektif dapat mencegah persilangan arus atau tegangan, untuk memastikan pengoperasian sirkuit yang aman. Ia memiliki ketahanan suhu tinggi dan dapat beradaptasi dengan persyaratan kerja di lingkungan bersuhu tinggi.

Ini memiliki ketahanan korosi yang baik, dapat menahan erosi beberapa bahan kimia, dan memperpanjang masa pakai trafo. Ini memiliki kinerja penyegelan yang baik, sehingga trafo epoksi biasanya memiliki kinerja tahan air dan tahan lembab yang baik dan cocok untuk digunakan dalam kondisi lembab. lingkungan.Dibandingkan dengan trafo terendam minyak tradisional, trafo epoksi umumnya memiliki bobot yang lebih ringan dan mudah dipasang serta dirawat.

Parameter Transformator Arus Listrik 10kv

1.	Aplikasi	Pengukuran
2.	Instalasi	Dalam.
3.	Konstruksi	Pengecoran Resin Epoksi tipe kering
4.	Isolasi	Resin Cor
5.	Jumlah Fase	Lajang
6.	Frekuensi yang Dinilai	50Hz
7.	Tegangan Nilai Utama Sistem	50Hz
7.	Tegangan Nilai Utama Sistem	11 kV Fase ke Fase
8.	Tegangan Sistem Maksimum	Fase ke Fase 12kV
9.	Sistem Pembumian	Dibumikan secara efektif
10.	Tingkat Isolasi Dasar (1,2/50μ detik)	75 persegi
11.	Frekuensi Daya Menahan Tegangan (1 menit.50 hz).	28 persegi
12. 13.	Perbandingan: Pengumpan 11kV Utama	10-20/5A Belitan Tunggal
14.	Sekunder	Belitan Tunggal
15.	Kelas Akurasi	0,2/0,2S untuk Pengukuran
16.	Beban: a) untuk Pengukuran	7,5-10VA
17.	Peringkat Saat Ini dalam Waktu Singkat	Minimum 10 kA selama 1 Detik.
18.	Peringkat Saat Ini yang Diperpanjang	120% dari Nilai Saat Ini
19.	Peringkat Lebih Saat Ini	<10A
20.	Jarak Rambat	25 mm/KV (minimal)
21.	Standar	Desain, Pembuatan, Pengujian, Instalasi dan Kinerja harus sesuai dengan edisi terbaru IEC 61869-1 & IEC 61869-2.
