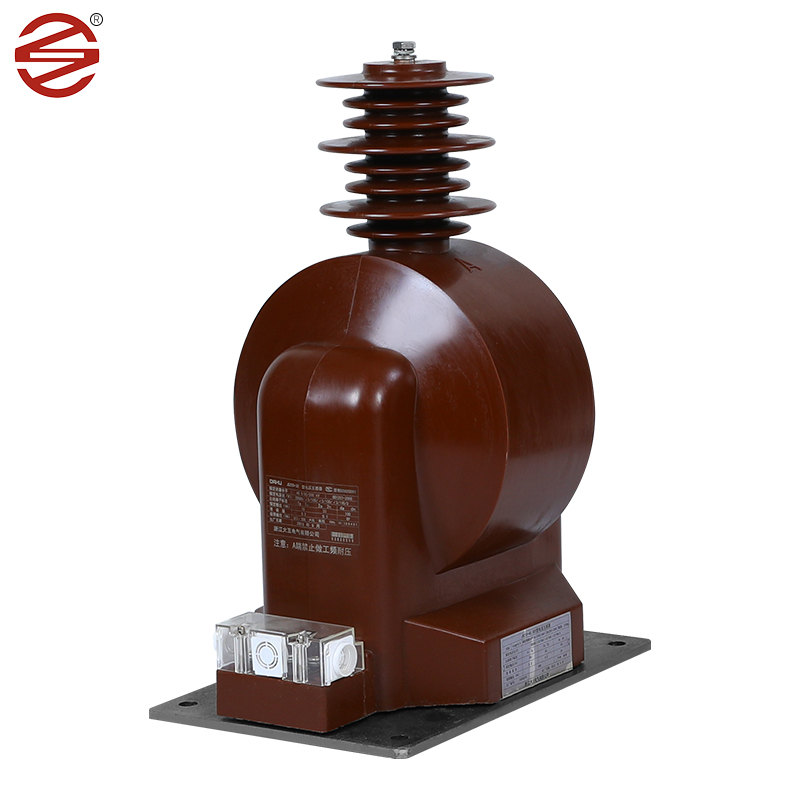

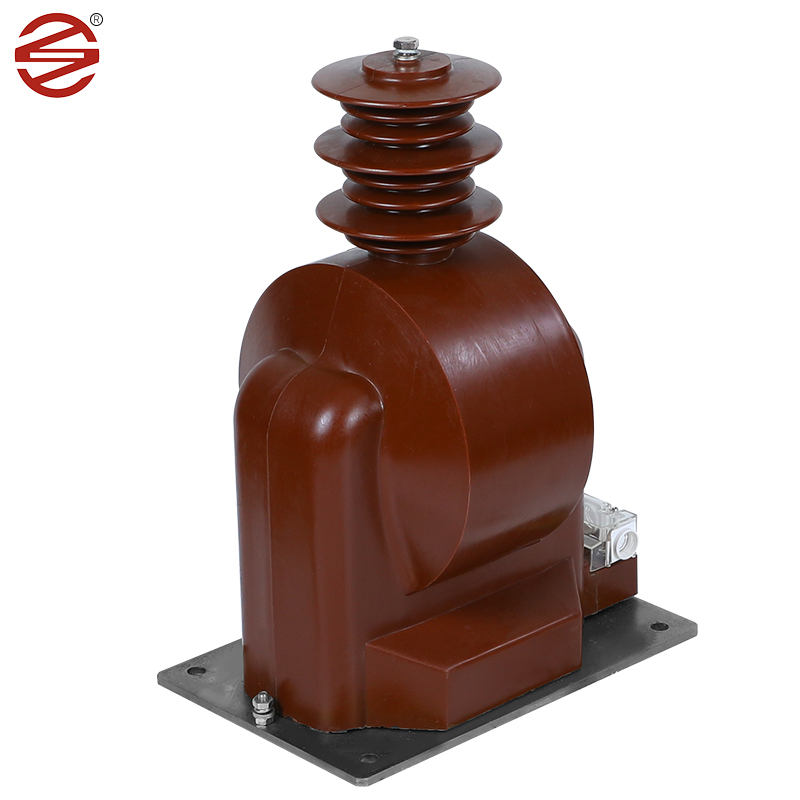

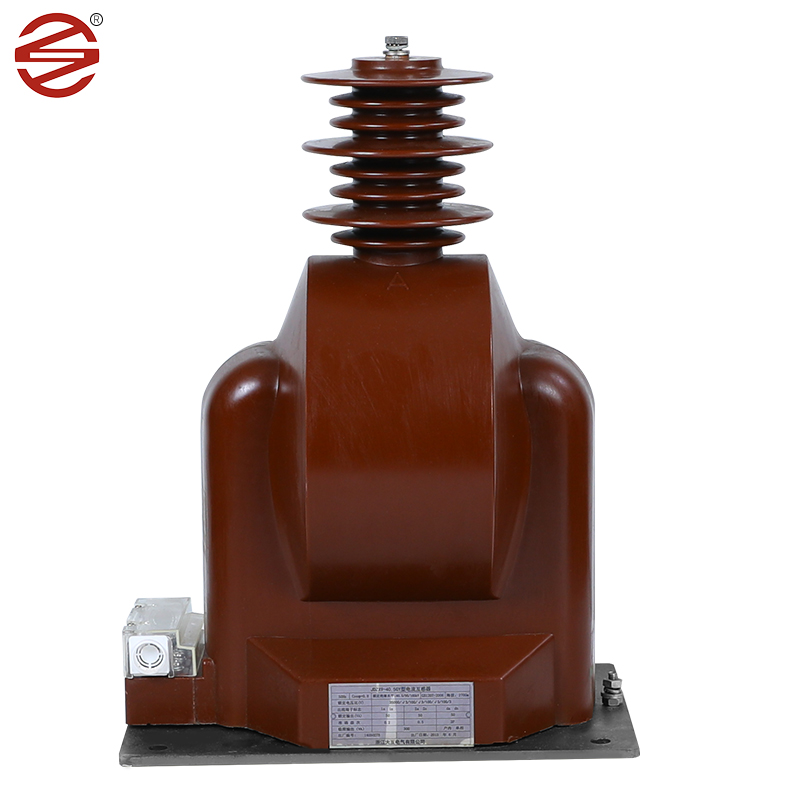

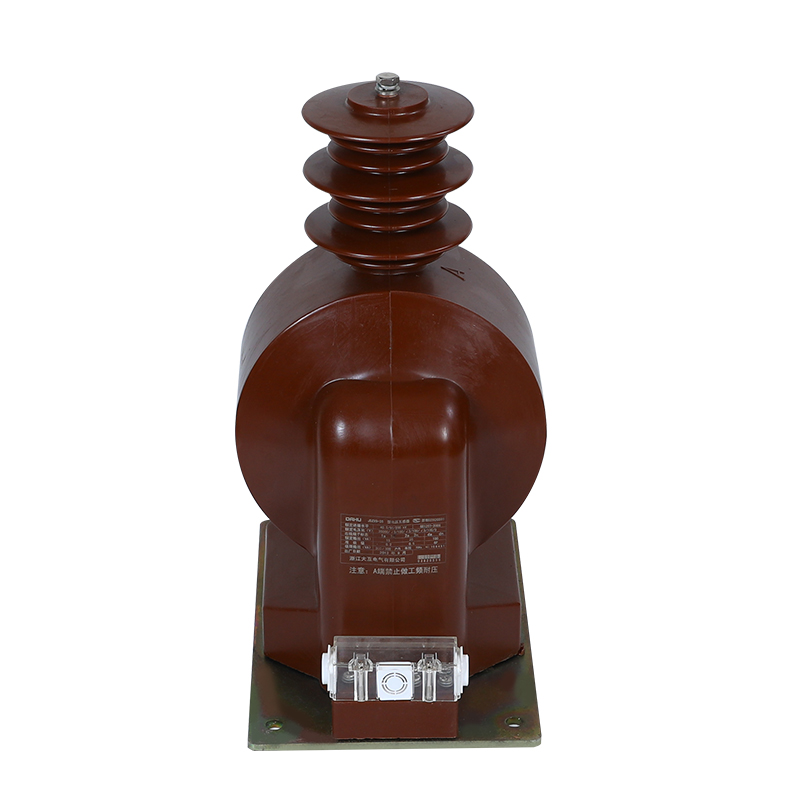

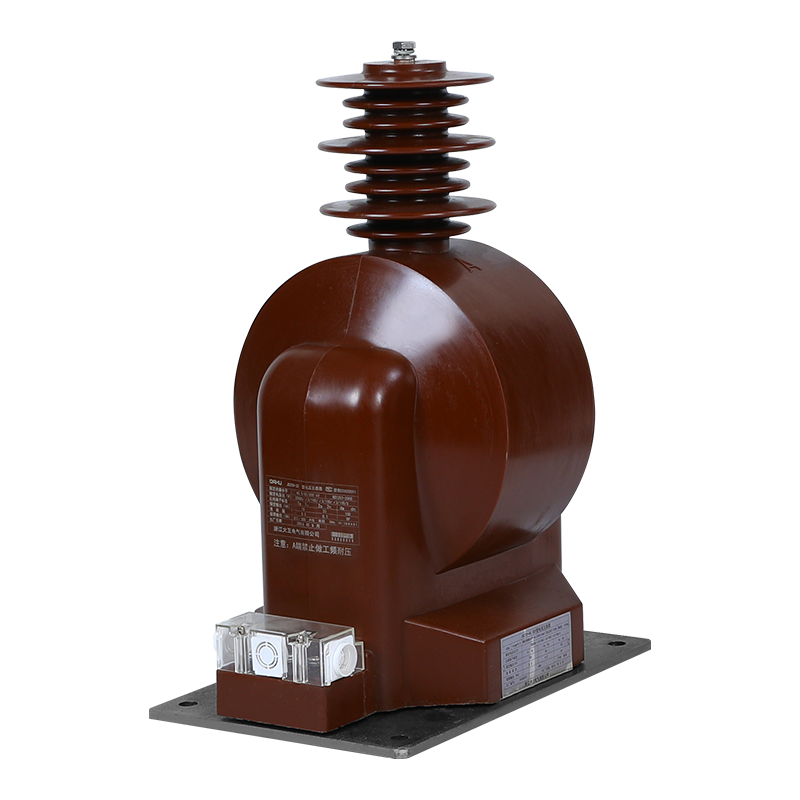

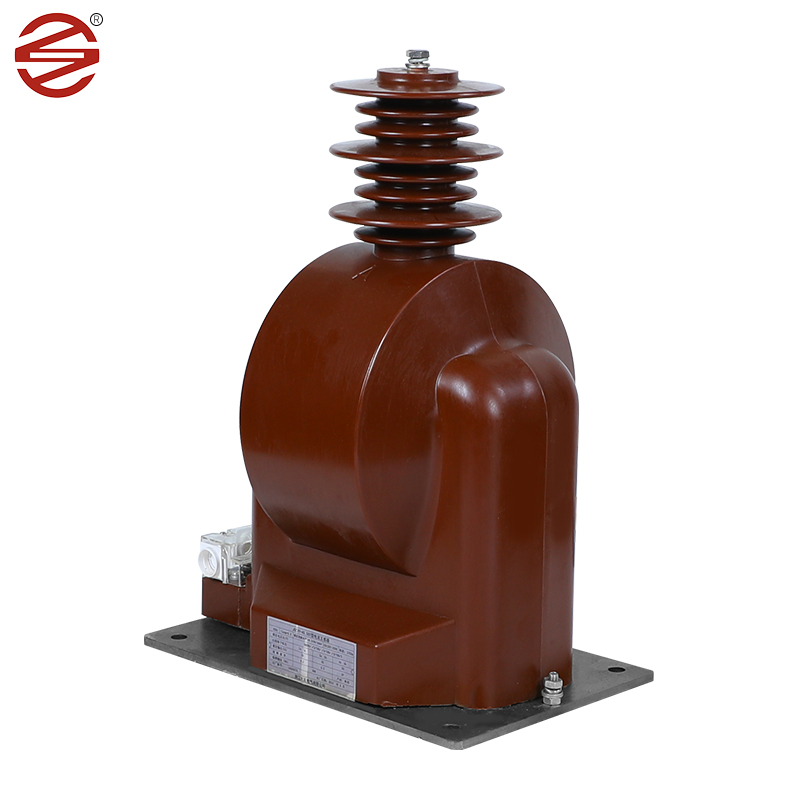

Transformator tegangan 36KV

Transformator tegangan 36kV yang diproduksi oleh Dahu Electric adalah komponen penting dalam kabinet sakelar dalam ruangan, memainkan peran penting dalam sistem listrik modern. Ini tidak hanya mengukur tegangan tetapi juga melakukan tugas-tugas penting seperti pemantauan energi listrik dan memastikan kelancaran operasi relay pelindung dalam sistem AC fase tunggal dan tiga fase.

mengirimkan permintaan

Deskripsi Produk

PENDAHULUAN PRODUK

Lembaran baja silikon yang digulung dingin: Karena sifat magnetiknya yang sangat baik, ia banyak digunakan sebagai bahan inti dari transformator tegangan 36kV dalam industri listrik. Lembaran baja silikon yang digulung dingin memiliki karakteristik permeabilitas tinggi dan kehilangan inti rendah, yang membuatnya memiliki kinerja transfer energi yang sangat baik. Mereka dapat secara efisien melakukan medan magnet, mengubah energi listrik menjadi energi magnetik, dan mengirimkannya ke perangkat listrik lainnya.

Epoxy Resin: Epoxy Resin adalah bahan yang banyak digunakan dengan sifat dielektrik yang sangat baik dan kekuatan mekanik. Terutama cocok sebagai bahan isolasi primer transformator tegangan 36kV. Sifat dielektrik dari resin epoksi mengacu pada kemampuannya untuk menahan aliran tegangan, yang penting untuk memastikan operasi peralatan listrik yang aman dan efisien. Karena kekuatan dielektriknya yang tinggi, resin epoksi dapat menahan level tegangan tinggi tanpa rusak, membuatnya ideal untuk isolasi transformator tegangan.

Selain sifat dielektriknya, resin epoksi juga menawarkan kekuatan mekanik yang luar biasa. Ini memiliki kekuatan tarik yang tinggi, yang berarti dapat menahan tegangan mekanis yang signifikan tanpa deformasi atau pecah. Ini membuatnya sangat dapat diandalkan dalam melindungi komponen internal transformator tegangan dari kekuatan dan getaran eksternal.

Pengecoran epoksi adalah resin epoksi yang dituangkan ke dalam cetakan untuk memberikan isolasi yang andal untuk transformator tegangan. Proses casting memastikan lapisan isolasi yang seragam dan mulus yang secara efektif mencegah kerusakan dan kebocoran listrik. Selain itu, isolasi juga menghalangi kelembaban, debu, bahan kimia dan faktor lingkungan lainnya, lebih meningkatkan perlindungan komponen internal. Metode manufaktur ini menjamin kualitas dan keandalan coran, menjadikannya salah satu bahan isolasi yang umum digunakan di industri listrik.

Tembaga: Konduktor tembaga biasanya digunakan untuk belitan dalam transformator tegangan 36kV. Bahan -bahan ini menawarkan konduktivitas listrik yang tinggi dan daya tahan mekanis, memungkinkan transmisi sinyal saat ini yang efisien sambil menahan tegangan operasional.

Keunggulan produk

Pelapisan produk kami dari sekrup dan pelat bawah mencapai 8um/menit, yang lebih tahan kelembaban dan tahan karat. Gloss lebih baik.

1.	Aplikasi	Pengukuran
2.	1Nnstalasi	Dalam
3.	Konstruksi	Gips resin epoksi tipe kering
4.	Isolasi	Cast Resin
5.	Jumlah fase	Lajang
6.	Frekuensi nilai	50 Hz
7.	Sistem Tegangan pengenal primer	Fase 33 kV ke fase
8.	Tegangan sistem maksimum	Fase 36 kV ke fase
9.	Pembumian Systen	Bahan Bumi Secara Efektif
10.	Level Insulasi Dasar (1.2/50 U Sec.	170 kV
11.	Frekuensi daya tahan tegangan (1 mnt.50 Hz)	70 kV
12. 13.	Perbandingan: Pengumpan 11kv Utama	400/5a Belitan tunggal
14.	Sekunder	Belitan tunggal
15.	Kelas Accuraoy	0.2/0.2 untuk pengukuran
16.	Beban a) untuk pengukuran	10-15 VA
17.	Peringkat saat ini waktu singkat	Minimum 80 Ka selama 1 detik
18.	Peringkat Kuren Diperpanjang	120%dari arus pengenal
19.	Jarak Creepage	30 mm/kv (minimum)
20.	Standar	Desain, pembuatan, pengujian, pemasangan dan kinerja harus sesuai dengan Edisi terbaru IEC 61869-1 & IEC 61869-2
