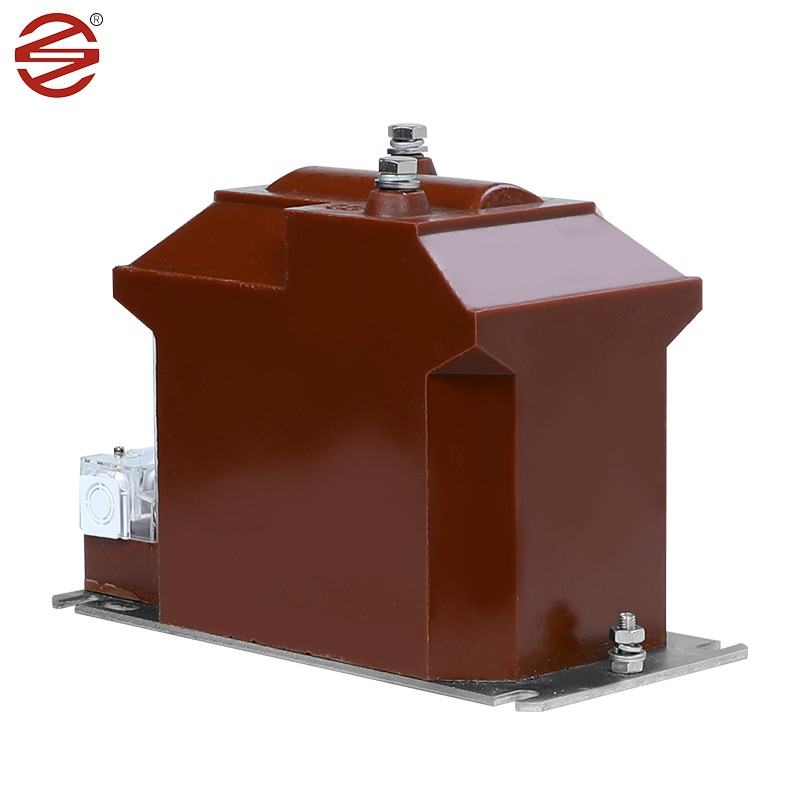

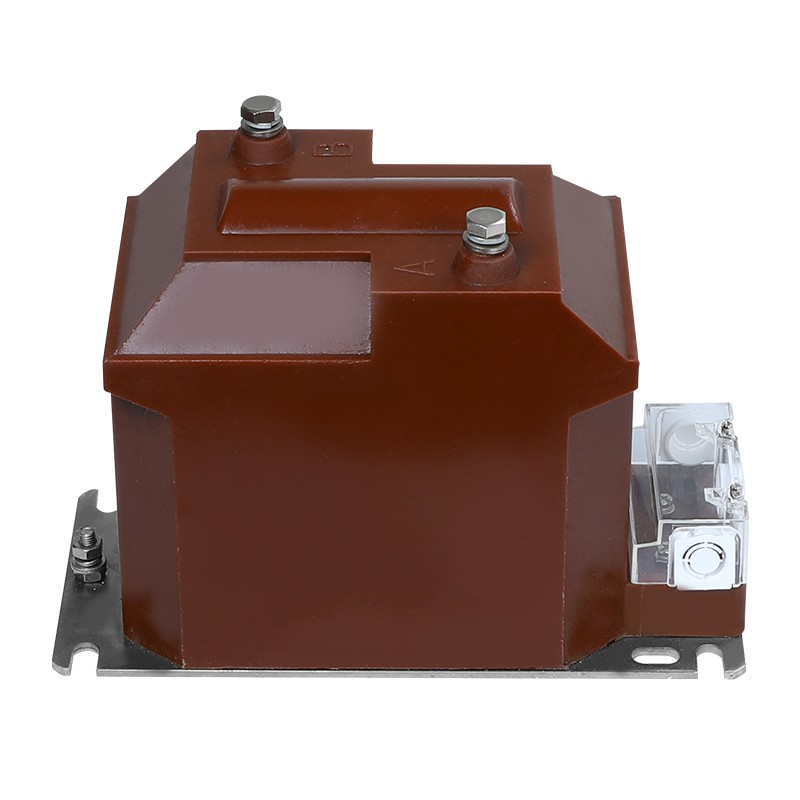

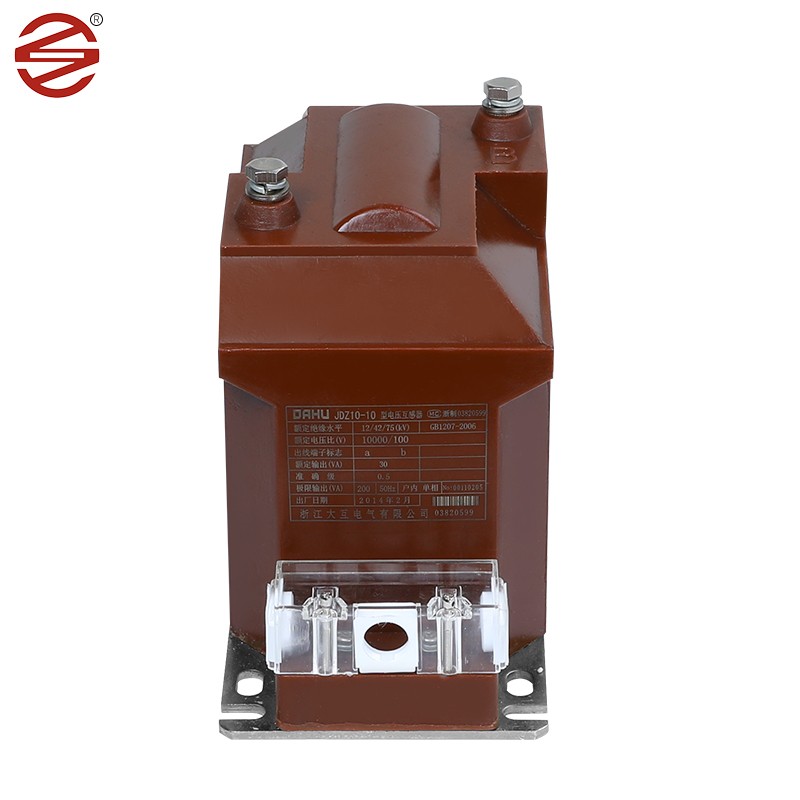

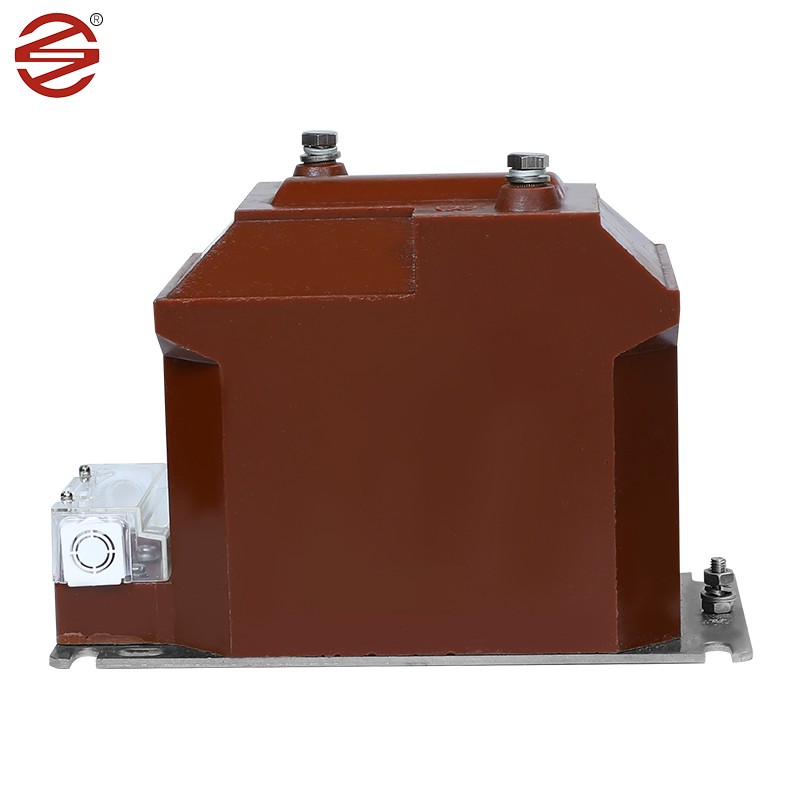

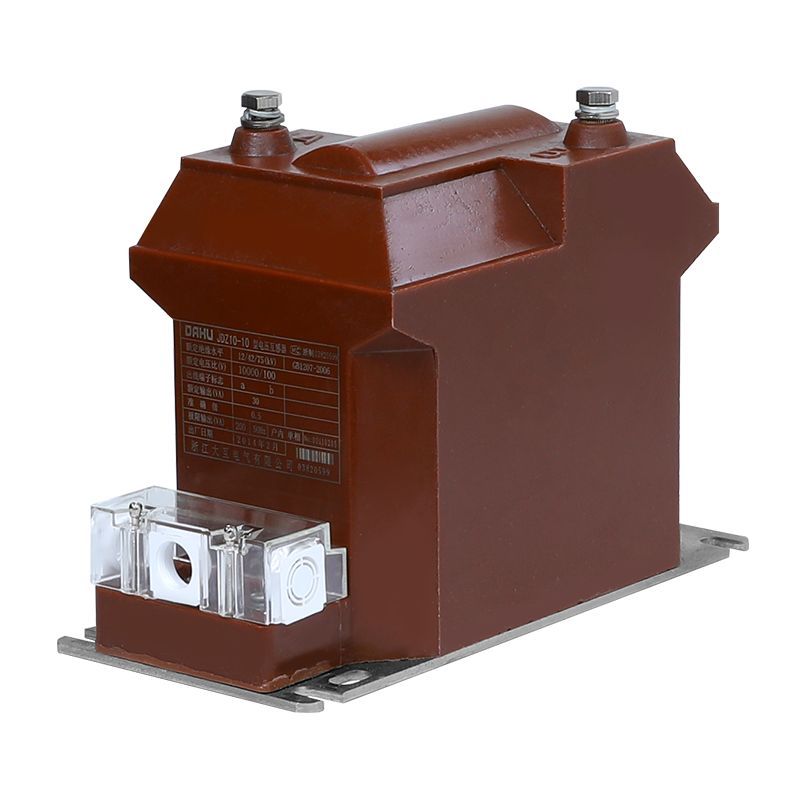

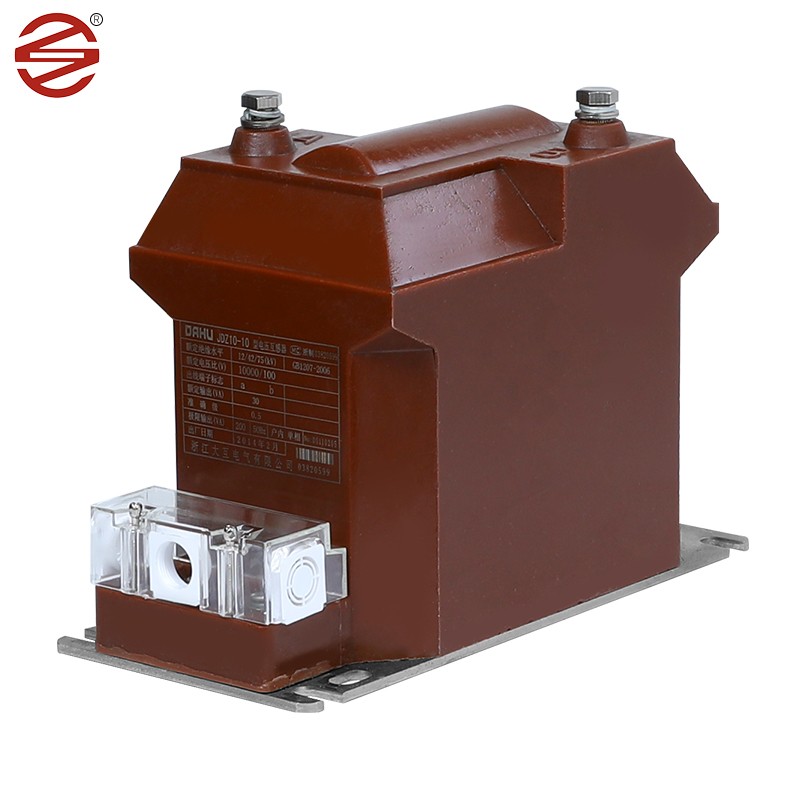

Trafo Tegangan 12kV

Trafo tegangan 12kV yang dibuat oleh DAHU ELECTRIC merupakan komponen yang sangat diperlukan dalam kabinet sakelar dalam ruangan, berfungsi sebagai tulang punggung pengukuran arus, pemantauan energi listrik, dan relai pelindung pada sistem AC satu fasa dan tiga fasa. Desainnya yang kokoh dan fungsionalitas yang presisi menjadikannya elemen penting dalam memastikan keselamatan dan efisiensi pengoperasian kelistrikan.

mengirimkan permintaan

Deskripsi Produk

Lembaran Baja Silikon Canai Dingin: Trafo tegangan 12kV biasanya menggunakan lembaran baja silikon canai dingin sebagai intinya. Bahan-bahan ini digulung dingin dan memiliki sifat magnetik yang sangat baik, seperti permeabilitas tinggi dan kehilangan inti yang rendah, sehingga ideal untuk transformator arus. Dengan menggunakan lembaran baja silikon canai dingin sebagai bahan inti, trafo arus dapat mencapai transfer energi yang efisien, sehingga meningkatkan efisiensi sistem. Dibandingkan dengan bahan lain, lembaran baja silikon canai dingin memiliki loop histeresis dan kehilangan magnetisasi yang lebih rendah, yang berarti lebih sedikit pemborosan energi dan konsumsi daya yang lebih rendah.

Resin epoksi: Resin epoksi memiliki sifat dielektrik dan kekuatan mekanik yang sangat baik, merupakan pilihan pertama bahan isolasi transformator tegangan 12kV. Pengecoran epoksi memberikan insulasi andal yang melindungi komponen internal dari kerusakan listrik dan faktor lingkungan.

Tembaga : Konduktor tembaga biasanya digunakan untuk belitan pada trafo tegangan 12kV. Bahan-bahan ini menawarkan konduktivitas listrik dan daya tahan mekanis yang tinggi, memungkinkan transmisi sinyal arus yang efisien sekaligus menahan tekanan operasional.

Bahan (Resin Epoksi): Trafo tegangan 12kV menggunakan penutup yang terbuat dari resin epoksi, yang memiliki sifat insulasi yang sangat baik dan dapat mencegah persilangan arus atau tegangan untuk pengoperasian rangkaian yang aman. Ini juga tahan terhadap suhu tinggi dan korosi, dan memiliki kinerja penyegelan yang baik untuk kemampuan tahan air dan tahan lembab. Trafo epoksi lebih ringan dan lebih mudah dipasang serta dirawat dibandingkan trafo terendam oli.

Keunggulan Produk

Pelapisan sekrup dan pelat bawah produk kami mencapai 8um/mnt, yang lebih tahan lembab dan tahan karat. Kilauannya lebih baik.

1.	Aplikasi	Pengukuran
2.	Instalasi	Dalam.
3.	Isolasi	Resin Cor
4.	Jenis	Induksi Tegangan
5.	Konstruksi	Pengecoran Resin Epoksi tipe kering
6.	Jumlah Fase	Fase Tunggal (1 set=3 No.)
7.	Frekuensi	50Hz
8	Pemasangan Dipasang	Penopang pada Struktur Gantry Dipasang
9.	Tegangan Nilai Utama Sistem	11 kV (Fase ke Fase)
10	Tegangan Maksimum Primer Sistem	12 kV (Fase ke Fase)
11.	Penduduk Bumi Sistem	Dibumikan secara efektif
12.	Isolasi Dasar (Menahan impuls Tegangan)	75 persegi panjang
13.	Frekuensi Daya Menahan Tegangan	28 persegi panjang
14	Ujung netral belitan primer, misalnya koneksi langsung ke tanah	Terisolasi untuk menahan 10 kV tes frekuensi rendah.
15.	Jenis Belitan Sekunder	Belitan Tunggal
16.	Rasio Transformasi	11kVN3/0,11 kVN3
17.	Jarak Rambat	25 mm/kV(minimum)
18	Nilai Beban Sekunder	7,5 hingga 10VA
19	Faktor batas tegangan	1,2 terus menerus dan 1,5 selama 30 Detik
20.	Kelas Akurasi	0,2 untuk pengukuran
21.	Standar	Desain, Pembuatan, Pengujian, Instalasi dan Kinerja harus sesuai dengan yang terbaru edisi IEC61869-1&IEC61869-3.
