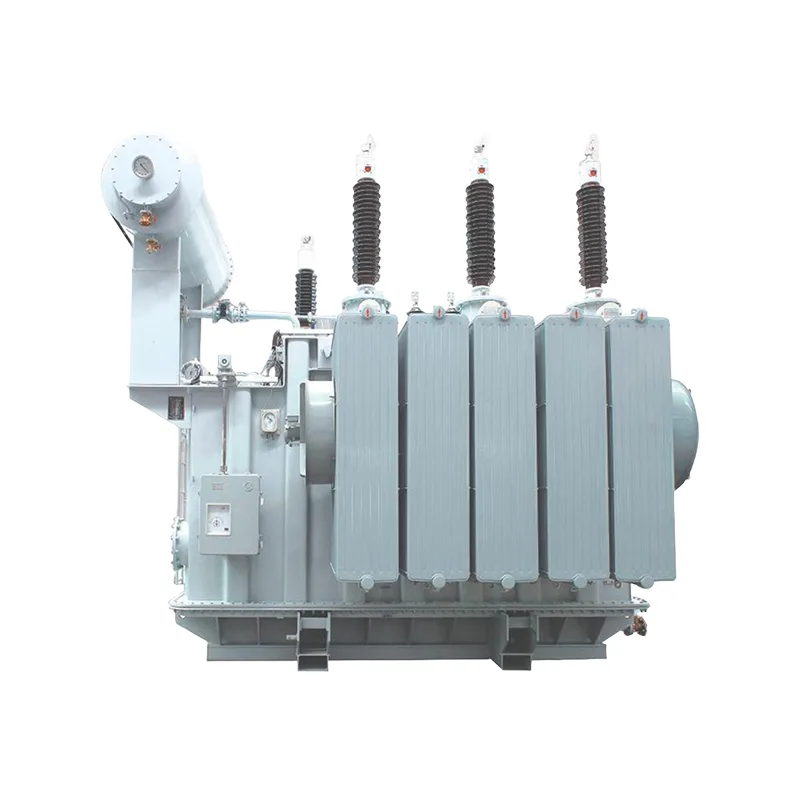

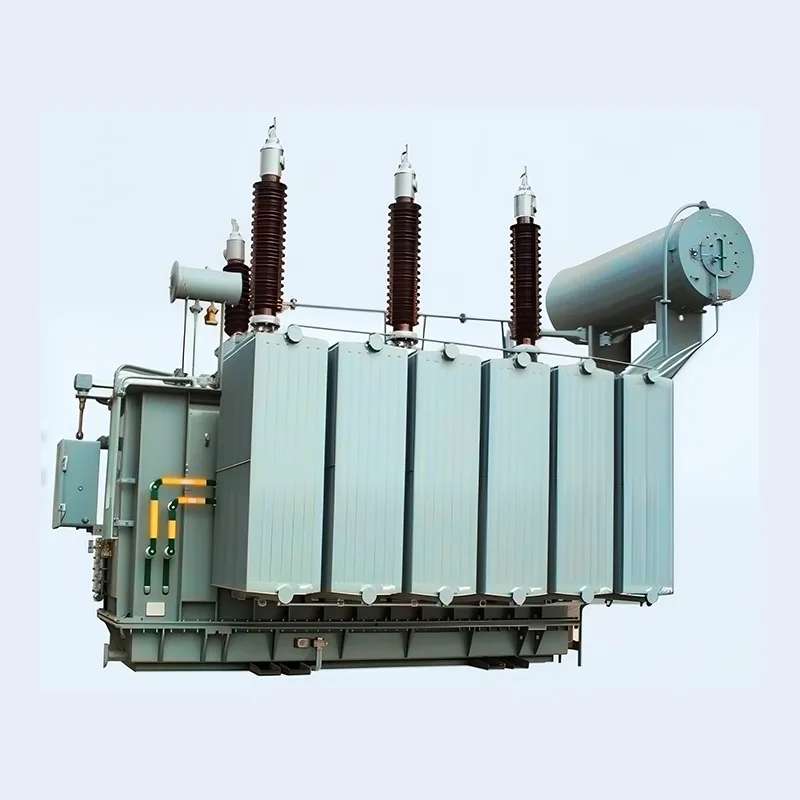

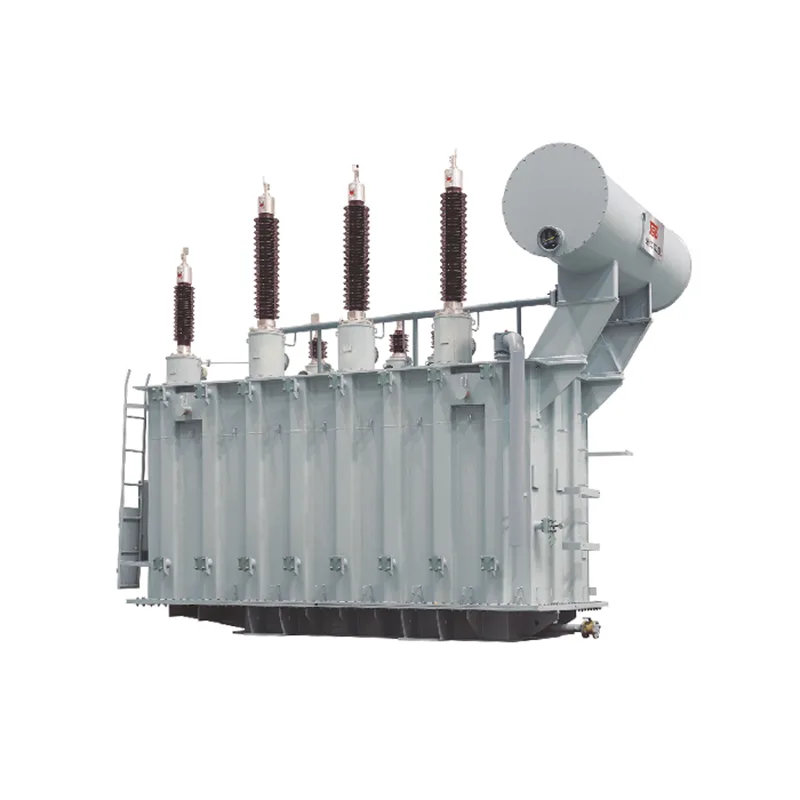

Transformator Daya Terendam Minyak 110KV

Dahu Electric adalah produsen dan pemasok profesional Transformator Daya Terendam Minyak 110KV di Tiongkok. Produk ini sangat stabil, hemat biaya, dan kinerjanya dapat diandalkan, serta cocok untuk pembangkit listrik, gardu induk, serta perusahaan industri besar, pertambangan, dan petrokimia.

mengirimkan permintaan

Deskripsi Produk

Detail Produk

1. Trafo tekanan tinggi, gunakan perangkat lunak analisis Toshiba Jepang dan prosedur perhitungan dan validasi unik perusahaan kami. Untuk memastikan kinerja produk, kami merancang dan menguji inti Transformator Daya Terendam Minyak 110KV, koil, badan mesin, kawat timah, tangki oli, dan bagian mesin lainnya.

2. Produk kami SSZ11-40000/110 telah lulus daya dukung hubung singkat dan semua uji tipe rutin dari Pusat Pengawasan dan Inspeksi Kualitas Transformator Nasional.

3. Produk ini memiliki karakteristik stabilitas, ekonomi, keandalan, dan perlindungan lingkungan, serta cocok untuk pembangkit listrik, gardu induk, dan perusahaan industri besar, pertambangan, dan petrokimia.

Keunggulan Produk

1, Struktur yang tersegel dan terisolasi sepenuhnya dapat menjamin keamanan seseorang.

2、Ekonomis dan efisien untuk mengurangi kehilangan jaringan dan biaya operasi.

3、Transformator Daya Terendam Minyak 110KV tidak hanya digunakan untuk jaringan cincin tetapi juga terminal.

4. Kehilangan rendah, kebisingan rendah, kinerja unggul.

5. Suhu rendah, kemampuan kelebihan beban.

6、Transformator mengadopsi struktur khusus dan keunggulannya yang luar biasa adalah kualitas tinggi.

Parameter Teknis

Trafo dua belitan 6300kVA~120000kVA dengan NVTC

Kapasitas terukur (kVA)	Nilai Tegangan dan rentang penyadapan			Vektor kelompok	Tidak-loa arus buruk (%)	Tegangan impedansi (%)	Kerugian tanpa beban (kW)	Tentang kehilangan beban (kW)
Kapasitas terukur (kVA)	panggilan tinggi	Rentang penyadapan	Tegangan rendah	Vektor kelompok	Tidak-loa arus buruk (%)	Tegangan impedansi (%)	Kerugian tanpa beban (kW)	Tentang kehilangan beban (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Trafo tiga belitan 6300kVA~100000kVA dengan NVTC

Dinilai kapasitas (kVA)	Nilai Tegangan dan rentang penyadapan			Vektor besar	Tidak-lond saat ini (%)	Tegangan impedansi (%)		Tanpa beban kerugian (kW)	Sedang dimuat kerugian (kW)
Dinilai kapasitas (kVA)	Tegangan tinggi	Tegangan sedang	Tegangan rendah	Vektor besar	Tidak-lond saat ini (%)	Naiklah	Mengundurkan diri	Tanpa beban kerugian (kW)	Sedang dimuat kerugian (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Trafo dua belitan 6300kVA~100000kVA dengan OLTC

Dinilai kapasitas (kVA)	Nilai Tegangan dan rentang penyadapan			Vektor kelompok	Tidak ada beban saat ini (%)	Tegangan impedansi (%)	Kerugian tanpa kerugian (kW)		Tentang kehilangan beban (kW)
	Highveitage	Rentang penyadapan	Tegangan rendah0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Trafo tiga belitan 6300kVA~100000kVA dengan OLTC

Dinilai kapasitas (kVA)	Nilai Tegangan dan rentang penyadapan			Vektor kelompok	Tanpa beban saat ini (%)	Tegangan impedansi (%)	Tanpa beban kerugian (kW)	Sedang dimuat kerugian (kW)
Dinilai kapasitas (kVA)	kutipan tinggi	Tegangan sedang	Valtage rendah	Vektor kelompok	Tanpa beban saat ini (%)	Tegangan impedansi (%)	Tanpa beban kerugian (kW)	Sedang dimuat kerugian (kW)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17,5~18,5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
